上期我們分析了節流法在檢測壓力3barg干度小于0.97的蒸汽時，方法不適用。
那如何讓這些低壓蒸汽滿足節流法測試條件呢？

首先，我們回顧下節流法適用條件？
1 假設蒸汽在絕熱條件下節流，節流前后焓值不變
2 節流后的蒸汽處于過熱狀態，即單相狀態—氣態

節流加熱法測量蒸汽干度，是在節流法的基礎上，將待測蒸汽先節流減壓，再將節流后的蒸汽加熱至過熱狀態，測量加熱前后蒸汽的壓力和溫度，計算該狀態下的蒸汽的焓值，同時測量待測蒸汽試樣的質量及加熱成過熱蒸汽需要的熱量，進而計算出蒸汽干度值：
x=f（Q，q，m，hl，hg，h2 )

測試如下：

01 節流過程
一定質量流量的蒸汽通過節流孔節流，蒸汽在節流前的焓為h1，在節流后焓為h2
初始蒸汽焓值：
h1 =（1- x）* hf1 + x * hg1
x-蒸汽的干度值
hf1和hg1可根據壓力p查蒸汽表得到。

02 加熱過程
節流后的蒸汽進入熱量計中加熱氣化至過熱狀態
測量加熱后的蒸汽溫度T2
節流后焓值h2加熱至h3，增加的焓值對應于熱量計輸入的熱量 Q ：
h2 = h3-Q/m-q

其中：
-  Q 是熱量計提供的總熱量
-  m 是通過的蒸汽的質量流量。
-  q 是散熱量
-  h3 可通過T2查蒸汽表獲得

0202
等焓過程
節流前后，焓值不變
h1 =（1- x）* hf1 + x * hg1=h2

由此得到干度值x

結論
節流加熱法解決了節流法測低壓蒸汽干度的方法局限性；
但是與節流法1~2min即可完成干度測試的便捷性相比，節流加熱法測試速度慢；
節流加熱法結構復雜，需考慮熱量計加熱量、蒸汽的質量流量如何準確獲得，不同檢測區域（如制水間和潔凈區）的散熱量如何標定和修正。

Q&A
Question：如何判斷檢測方法是節流法還是節流加熱法？

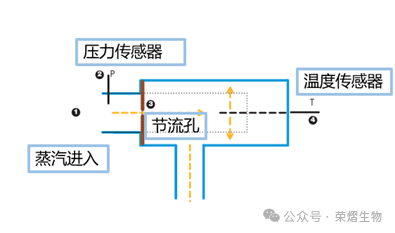

節流法結構

需校驗的相關傳感器：
1個或2個壓力傳感器（初始?jí)毫Γ��?jié)流后壓力）1個溫度傳感器

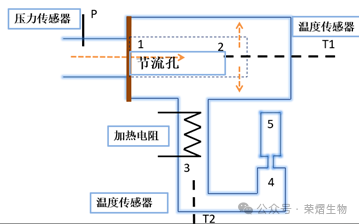

節流加熱法結構

需校驗的相關傳感器：
1個或2個壓力傳感器
2個溫度傳感器,
熱量計
蒸汽質量流量

作者的話
完美數據的背后是怎么檢測出來的？
是真實反應了蒸汽品質嗎？
我們一起學習探討！
