離心機轉頭無法取出的處理方法

郭  劍 ，何春澤，程 環

（軍事醫學科學院實驗儀器廠，北京 100850）

[摘要]  本文分析了離心機轉頭無法從離心腔內取出的原因是由于使用不當導致轉頭與離心機電機主軸發生粘結。結合維修實踐介紹了兩種處理方法，分別適合于用戶自行處理和專業人員處理，并提示了處理過程中的注意事項。針對故障原因提出了幾點防范措施，即：正確的使用方法和及時的日常維護。同時總結了儀器維修過程中選用合適工具的重要性。

[關鍵詞] 離心機；轉頭；拉拔器；防范

Solution for Centrifuge Rotor Taken out

GUO Jian，He Chunze, Cheng Huan

             (Experimental Instrument Plant, Academy of Military Medical Sciences, Beijing 100850, China)

Abstract The reason for which the centrifuge rotor can not be taken out from the chamber is analyzed, that is rotor and motor spindle are bonded together due to improper use. Two solutions for this problem are introduced, which are suitable for users and professionals. Notes for maintenance are prompted. Several preventive measures are also put forward, which are proper use and timely maintenance. The importance of selecting appropriate tools is also summarized during maintenance.

Key Words centrifuge；rotor；drawing device; prevention

離心機是實驗室常用儀器設備，用于對物質的分離、制備、濃縮和提純等[1]。轉頭作為離心機的核心部件之一，正確使用與維護十分重要。我院實驗室經常發生由于使用不當導致轉頭無法從離心腔內取出的情況。筆者結合自身維修實踐，總結了兩種處理方法，供使用人員和儀器維護管理人員參考。

1  原因分析

轉頭無法從離心腔內取出主要是因為轉頭與離心機電機主軸發生粘結所致。如圖1所示，為比較常見的離心機轉頭安裝方式。轉頭安裝在帶有錐面的電機主軸上，通過鎖緊螺釘緊固。由于離心過程中，可能有冷凝水或不慎灑入的液體沉浸在主軸和轉頭中心孔之間，當離心結束后，如果轉頭沒有及時拔出，連續使用很長時間，就會在主軸和轉頭之間發生腐蝕和粘結，最終導致操作人員無法取出轉頭[2]。此類現象在高速冷凍離心機上更容易發生。

作者簡介：郭劍（1981—），男，河南衛輝人，工程師，主要從事醫學實驗儀器質量控制、計量與維修等工作，E-mail:guojian162@hotmail.com。

通訊作者：程環，E-mail:chenghuan0721@sohu.com

2  處理方法

2.1 簡易法

首先將原裝鎖緊螺釘旋出，用一個相同螺紋規格的螺釘擰入主軸螺紋孔內，注意端部不要完全擰入。兩人配合，一人雙手抱住轉頭向上輕微提起，注意不要用力過大，避免使電機支撐架變形，另一人用錘子通過一個細桿向下敲擊電機主軸上端的螺釘。反復幾次后，一般可以將轉頭與主軸脫開。

2.2 專用工具法

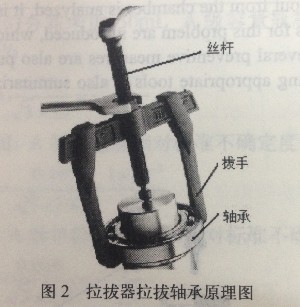

如果上述方法不能將轉頭取出，說明粘結情況嚴重。可以首先在主軸和轉頭結合部滴入除銹劑進行除銹和浸潤。等待一天左右時間后，使用專用拉拔器取出轉頭。如圖2所示，為拉拔器拉拔軸承的原理圖。同理，首先根據轉頭大小選擇合適尺寸的拉拔器，然后將拉拔器拔手扣住轉頭底部，拉拔器絲桿頭部頂住主軸螺紋孔內的螺釘，將拉拔器位置扶正后，用扳手順時針旋轉絲桿，根據螺桿機械原理，拉拔器的拔手會產生一個很大的拉力，從而將轉頭從主軸上脫離。

2.3注意要點

（1）不論哪種方法，一定要在主軸螺紋孔內旋入替代螺釘，目的是保護主軸螺紋和原裝鎖緊螺釘。否則一旦損壞了原來螺紋，可能造成電機報廢。

（2）用力要掌握分寸，不要蠻力敲砸。當阻力太大時，可以延長除銹劑的浸潤時間。

（3）轉頭取出后，要用細砂紙打磨主軸外表面和轉頭內孔表面，將銹跡去除，涂上潤滑脂，防止再次發生粘接。

3  防范措施

（1）加強日常維護，轉頭和主軸的結合面要經常擦拭干凈，涂上潤滑脂[3]。

（2）特別是冷凍離心機，使用完畢后，不要立刻關閉蓋門，應該讓離心腔內的潮氣、冷凝水、腐蝕性氣體揮發完畢，恢復常溫，再關閉蓋門。

（3）每次離心完畢要及時取出轉頭。如果一個轉頭連續很多天不更換也不取出，很容易發生粘連。最嚴重時，會導致整機報廢。

（4）每次擰緊螺釘時，不要用力過大，否者會造成螺釘滑絲脫扣，嚴重時會造成電機報廢。因為電機一般逆時針旋轉，加速時，由于慣性螺釘本身會產生一個順時針擰緊力，正好可以使轉頭得以緊固，所以緊固轉頭時，只要手腕感到微微吃力就可以了。

4  小結

“工欲善其事，必先利其器”，作為儀器維護保障人員，要多了解各種精巧維修工具的選用。用戶在儀器招標購買時盡可能要求廠商配置專用維修工具[4]。有時一件不起眼的維修工具，可以使瀕臨報廢的儀器起死回生，節約有限的科研經費。

 [參考文獻]

[1] 黃毅林.醫用電動儀器原理、構造與維修[M].北京:中國醫藥科技出版社,1999:42.

[2] 劉明,趙琦.離心機的使用與維護[J].現代儀器,2003(6):50-55.

[3] 陳仕均,唐海蓉,張兆沛,等.離心機的原理、操作及維護[J].現代科學儀器,2010(3):151-154.

[4] 顧曉明.大型醫療設備的日常維護與保養[J].上海醫藥,2012,33(3):51-52.
