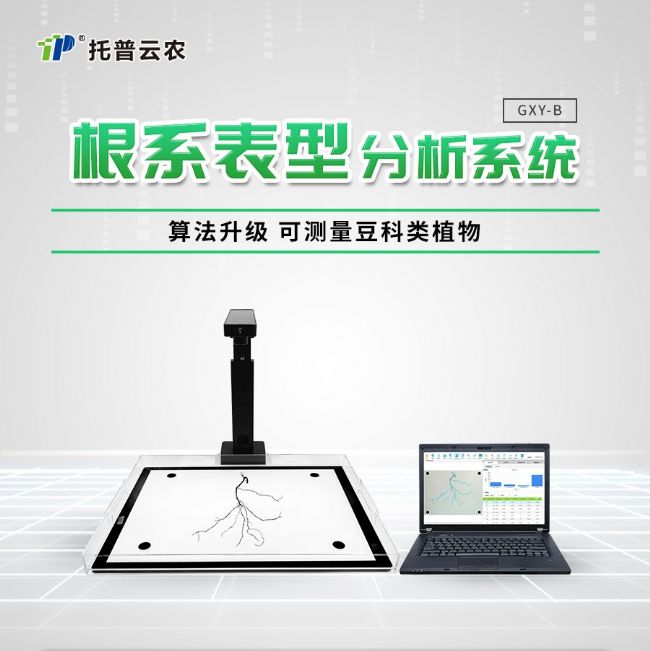

GXY-B植物根系圖像分析儀系統
產品詳情
一、植物根系圖像分析儀介紹：
二、植物根系圖像分析儀功能特點：

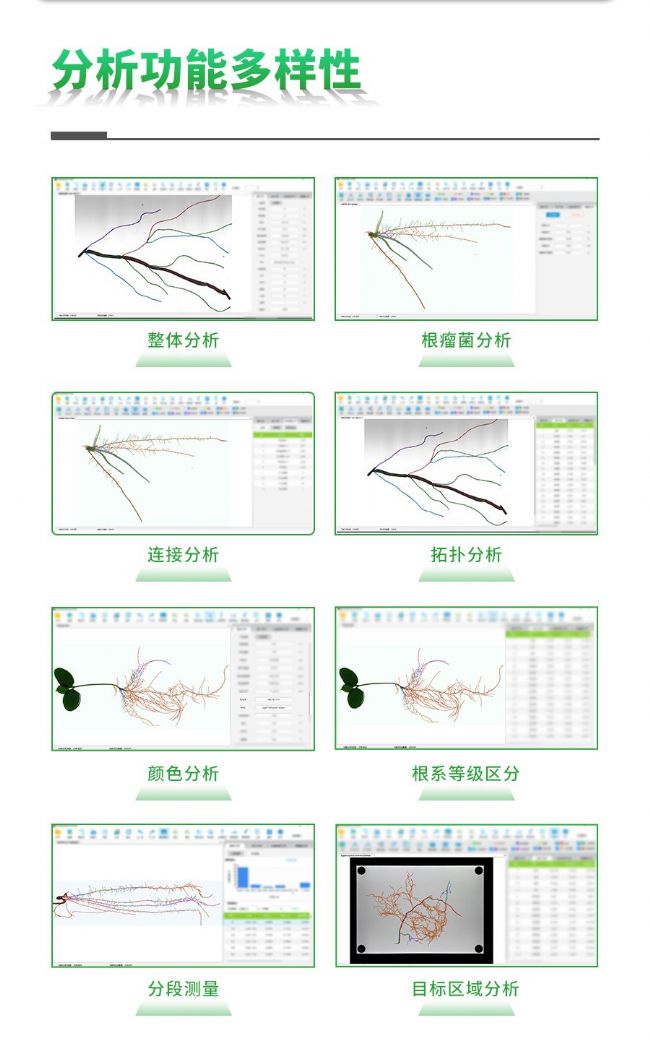

根系分析功能：
1.拓撲分析：能自動進行根系的拓撲分析，自動確定根的連接數、長度、體積等參數，可自動區分側根等級自動分析主根或任意一支側根的參數等，根系等級分為8級，使根系分析更加準確
2、根瘤分析：可自動識別并分析根瘤體積在根系中的占比，以客觀確定根瘤數、根瘤表面積、根瘤表面積貢獻量、根瘤體積和根瘤體積貢獻量，可手動添加未識別的根瘤，也可刪除系統識別錯誤的根瘤，手動操作使數據更加準確；
3.連接分析：可分析準確分析根系內各根段的角度關系
4.分段測量：可通過直徑、投影面積、表面積、體積和長度進行根系分段和分檔，并可自定義進行分檔設置，自動測量各直徑段長度、投影面積、表面積、體積等，及其分布參數，并輸出數據直方圖，實現數據可視化

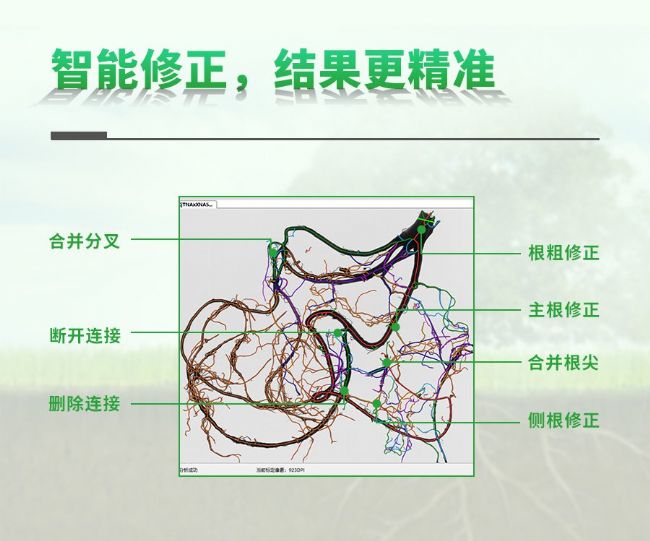

5.智能校正，結果更精準：可對根系進行合并分叉、刪除連接、合并根尖、斷開連接、毛刺去除、主根修正、側根修正、根粗修正等校正，可操作性強
6.自動剔除雜點：通過設定像素值剔除雜點，凸顯目標根系輪廓
7.自動標定：用戶輸入掃描像素后，軟件自動換算實際長度
8.個性化顯示，觀察更輕松：支持對圖片分析的參數進行勾選設置，可用不同顏色顯示出根系的端點、關節點、連接線段、根瘤、主根、1-6級側根和低級側根，便于檢測中的直觀顯示與區分
9.圖片二值化：調整圖片灰度對比，更好分割根系和調整背景，使分析結果更準確。
10.還原至初始圖片：可將分析或操作后的圖片還原為剛打開時的狀態
11.目標區域分析：可手動選擇想要測定的目標區域，只對選定的目標區域進行分析，分析更加靈活，增加數據準確性

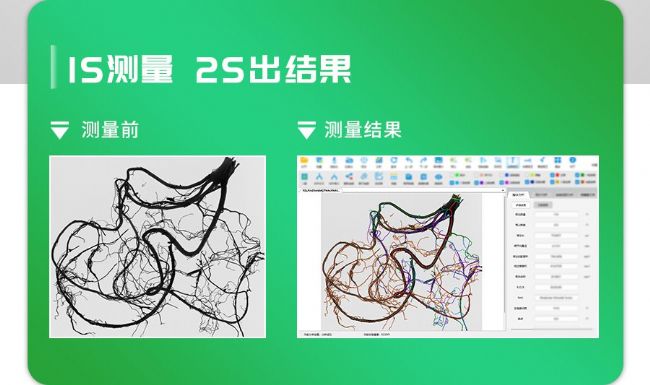

2200萬像素高拍儀：分析速度更快，出圖響應時間1s
高精度分析根系：高拍儀和背光板都可調光，壓板具有防反光功能，多方位避免燈光或其他光線對根系的影響，根系分析無陰影
一鍵分析多項參數：一鍵操作，精準獲取根總數、根尖數量、根總長、根平均直徑、根總投影面積、根總體積、R/G/B、RHS、總連接點數、端點、關節點、連接點數、分叉數、交疊數、盒維數等多項參數
軟件加密、數據更安全：采用動態二維碼+密碼狗加密，登記具體使用單位的信息，防止加密狗的丟失
大批量全自動分析：單次可批量分析100張以上圖片，自動保存分析結果，省時省力
數據自動保存：可隨時暫停或繼續分析數據，數據進度自動保存
數據導出表格化：將圖片或數據導出至指定文件夾，數據可導出Excle格式追加至指定文件夾下方
自帶指尖耕耘手機app與云平臺：多平臺共享數據，可實時查看與導出；多平臺備份數據，永久保存不防丟失
三、植物根系圖像分析儀技術參數：
整體參數：
總根系長度 范圍：0-10000mm
總根尖數量 范圍：0-1000
投影面積 范圍：0-200000mm²
表面積 范圍：0-1000000mm²
體積 范圍：0-2000000000mm³
根系平均直徑 范圍：0-20mm
總交疊數量 范圍：0-10000
側根分叉數量 范圍：0-10000
拓撲分析參數（需要相對完整根系）：
各級根系長度 范圍：0-10000mm
各級根平均直徑 范圍：0-20mm
各級根連接數量 范圍：0-100
各級根投影面積 范圍：0-200000mm²
各級根表面積 范圍：0-1000000mm²
各級根體積 范圍：0-2000000000mm³
連接分析參數：
平均長度：各根段總的平均長度 范圍：0-10000mm
平均角度：各根段總的平均角度 范圍： 0-180度
平均投影面積:各根段的總平均投影面積 范圍：0-200000mm²
平均表面積：各根段的總平均表面積 范圍：0-1000000mm²
平均體積：各根段的總平均體積 范圍：0-2000000000mm³
平均直徑：各根段的總平均直徑 范圍：0-20mm
根瘤分析參數：
根瘤個數：根系上的根瘤數量范圍：0-1000
根瘤面積：總的根瘤的面積范圍：0-1000000mm²
根瘤面積貢獻量：根瘤在根系總表面積中的占比范圍：0-100%
根瘤體積：總的根瘤的體積范圍：0-2000000000mm³
根瘤體積貢獻量：根瘤根系總體積中的占比范圍：0-100%
