作者：科羅拉多大學 Amanda L. Hoskins 等人
文章：Nonuniform Growth of Sub‑2 Nanometer Atomic Layer Deposited Alumina Films on Lithium Nickel Manganese Cobalt Oxide Cathode Battery Materials

摘要
鋰離子電池的廣泛應用在很大程度上依賴于正極材料的性能。然而，這些材料在循環過程中容易出現容量衰減、過渡金屬溶解和結構失穩等問題，限制了電池的使用壽命和穩定性。鋰鎳錳鈷氧化物（LiNi0.33Mn0.33Co0.33O2，簡稱NMC111）是一種高效的正極材料，但其穩定性較差，尤其是在高電壓條件下。


表面工程是解決這些問題的重要策略，其中，通過涂覆薄膜保護正極顆粒表面可有效減少電解質與活性材料之間的副反應。原子層沉積（ALD）技術因其精確的厚度控制和高均勻性，成為研究熱點。然而，大多數研究假設 ALD 涂層為均勻覆蓋，忽視了薄膜在低循環數下的非均勻性及其對電池性能的潛在影響。本文作者借助 Forge Nano 流化床原子層沉積系統，通過多種表面分析技術，系統研究了低循環數 ALD 氧化鋁涂層在 NMC111 表面的非均勻生長特性及其對電池性能的影響，為優化涂層設計提供了新的思路。

實驗方法
本研究選用商業化的NMC111（LiNi0.33Mn0.33Co0.33O2）作為研究對象，通過使用 Forge Nano 流化床原子層沉積系統進行ALD氧化鋁薄膜的沉積。實驗中，氧化鋁 ALD 薄膜通過 TMA/水反應在 NMC111 顆粒表面生長，反應溫度為 120°C。通過低能離子散射（LEIS）和二次離子質譜（SIMS）等表征手段，對不同 ALD 循環次數下薄膜的生長特性進行了深入分析。

結果與討論
1.ALD 薄膜的非均勻生長特性
通過 LEIS 和 SIMS 分析，研究發現在低循環次數下，ALD 氧化鋁薄膜在 NMC111 顆粒表面的生長是非均勻的。在低于 10 個 ALD 循環時，薄膜并未完全覆蓋顆粒表面，而是優先在過渡金屬結合位點上沉積，而對表面的鋰覆蓋較少。即使在 10 個 ALD 循環后，鋰仍然存在于正極粉末表面。這一發現與現有假設相悖，即 ALD 薄膜在顆粒上均勻生長并完全覆蓋表面。

2.ALD 薄膜對電池性能的影響
盡管 ALD 薄膜在 NMC111 顆粒表面的沉積是非均勻的，但研究表明這種非均勻性可能對電池性能有積極影響。非均勻的 ALD 薄膜在穩定過渡金屬氧化物的同時，并未阻斷鋰離子的插層通道，從而在電解液存在的情況下提高了電池正極活性材料的循環穩定性。這一發現首次證實了在 ALD 涂層正極顆粒的合成表面上鋰仍然暴露，并且當使用少于 10 個 ALD 循環時，ALD 薄膜是非均勻生長的。

3.ALD 薄膜生長機制的探討
鋰離子電池的廣泛應用在很大程度上依賴于正極材料的性能。然而，這些材料在循環過程中容易出現容量衰減、過渡金屬溶解和結構失穩等問題，限制了研究進一步探討了 ALD 薄膜的生長機制。

結果表明，ALD 過程以復雜的方式發展，初始沉積優先覆蓋了 Mn、Co 和 Ni 過渡金屬氧化物。超過 10 個循環后，Mn、Co 和 Ni 被完全覆蓋，但 Al 信號持續增加，表明 ALD 層尚未完全覆蓋表面。這一現象表明，一部分仍然暴露在外，且表面未被 ALD 層完全覆蓋。

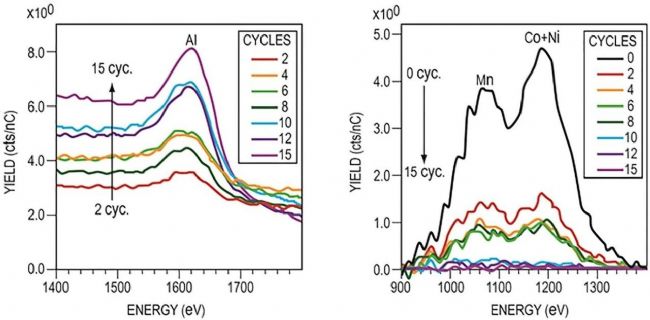

圖1展示了(a)鋁和(b)錳及鎳鈷特征峰的 LEIS 譜圖。隨著循環次數的增加，鋁信號增加，同時錳和鎳鈷信號相應減少，表明薄膜正在基底表面形成。經過 10 次氧化鋁 ALD 循環后，錳和鎳鈷的峰被完全抑制。

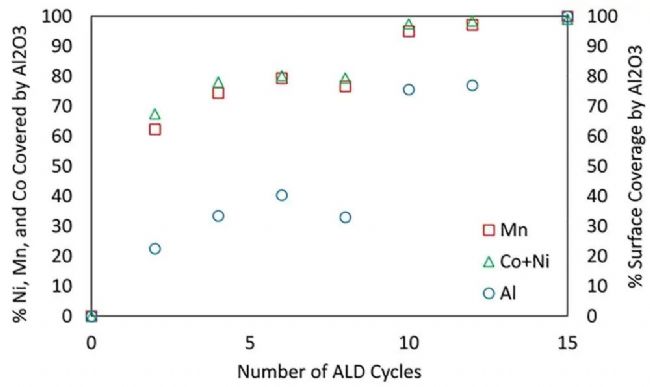

圖2. 集成的 LEIS 數據表示隨著 ALD 循環次數增加的表面分數覆蓋情況。Mn、Co 和 Ni 在 10 個TMA/H2O ALD 循環后被完全覆蓋。然而，表面的鋁尚未達到完全薄膜的飽和狀態，這表明 ALD 優先在Mn、Co 和 Ni 位點上沉積，而留下 Li 未被覆蓋，直到形成連續薄膜。

通過 TOF-SIMS 分析，證實了 LEIS 的結果，即盡管 LEIS 無法直接測量鋰，但過渡金屬位點的全覆蓋發生在整個表面完全覆蓋之前。耦合這些結果表明，ALD過程中，氧化鋁通過優先覆蓋過渡金屬位點從而形成涂層。但在低循環次數下，外層由 Li、Al 和 O 組成，這可能是由于首次循環的死Li以及內部 Li 遷移穿過基底和現有薄膜產生的表面位點。

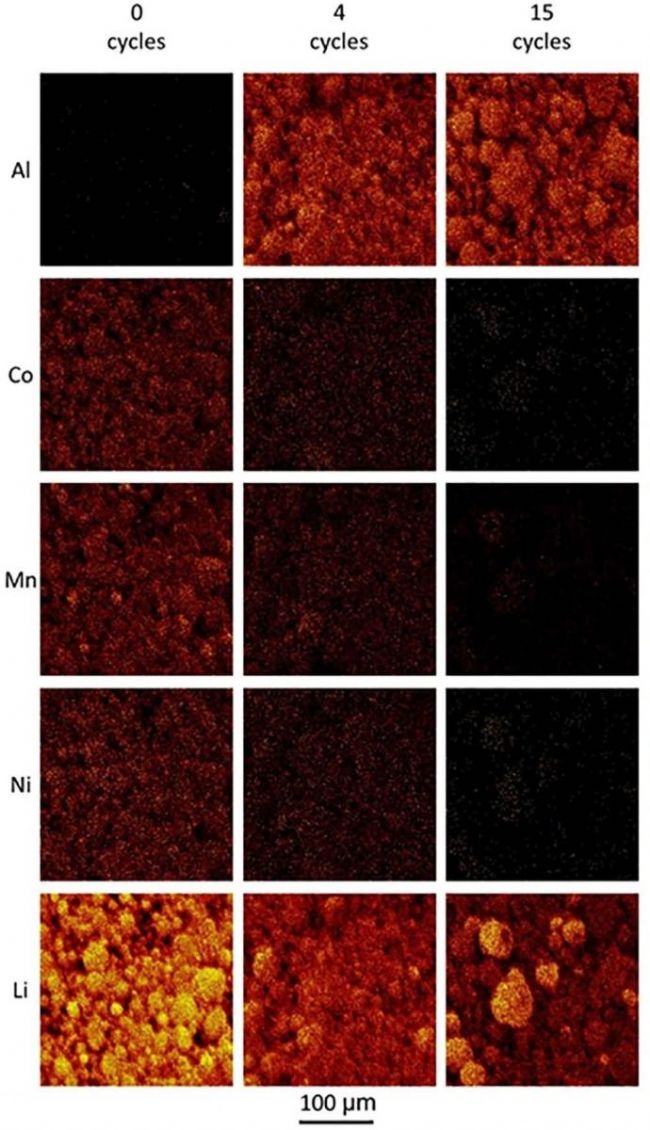

圖3：來自 TOF-SIMS 分析的離子圖像。從上到下依次展示了 Li、Ni、Mn、Co 和 Al 信號的圖像，氧化鋁循環次數從左到右顯示。圖像顯示了隨著氧化鋁在樣品上的沉積，Li 的濃度逐漸降低。然而，與代表Ni、Mn 和 Co 的信號相比，Li 信號并未被完全抑制。Ni、Mn 和 Co 信號的抑制表明它們幾乎被完全覆蓋。TOF-SIMS 圖像中顏色的強度與測量深度內的元素濃度相關。顏色強度可能相當主觀，因此本研究的結果也通過 圖4 中呈現的信號計數以數值形式展示。15個循環的鋰圖像中可見的強度變化可以歸因于粒徑/曲率和z高度的大變化。


圖4：TOF-SIMS圖譜中 Li、Al、Ni、Mn 和 Co 的絕對信號計數。內嵌表格展示了經過 4 個循環和 15 個循環的氧化鋁 ALD 后，NMC 正極主要成分（Li、Ni、Mn 和 Co）相對于未涂層樣品的殘余信號百分比。這些值清楚地表明，ALD 更傾向于在過渡金屬表面位點上沉積氧化鋁，并且在此處展示的 15 個 ALD 循環內，未能實現表面鋰的完全覆蓋，即使氧化鋁的厚度超過 1 納米。

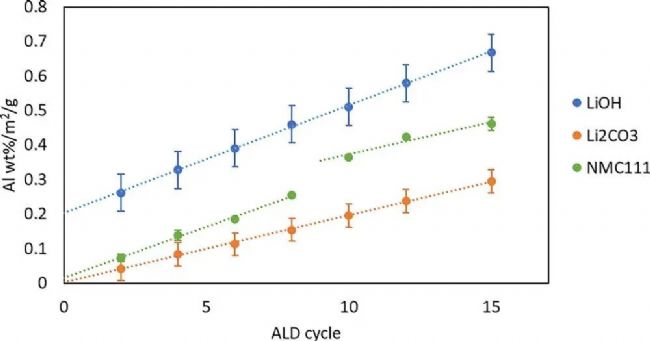

圖5：對 LiOH、Li2CO3 和 NMC111 進行 TMA/H2O ALD 循環后，比較了面積標準化的鋁（Al）重量百分比。ICPMS 得到的鋁重量百分比數據通過每個未涂層基底粉末的 BET 比表面積進行了標準化。LiOH 上相較于 Li2CO3 更高的生長速率表明，在 Al2O3 ALD 過程中，這些表面表現出不同的特性，這對于觀察到的 NMC 基底上 Al2O3 的生長有重要影響。看起來在最初的大約 9 個 ALD 循環中發生了一些非 ALD 反應，可能是形成了 Li-Al 氧化物產物，直到從 10 到15 個循環時才沉積出典型的 Al2O3 ALD 薄膜。

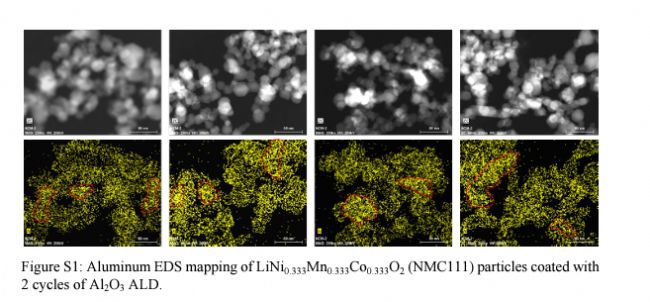

圖6：使用 ALD 包覆后的 NCM111 材料的 EDS 分析

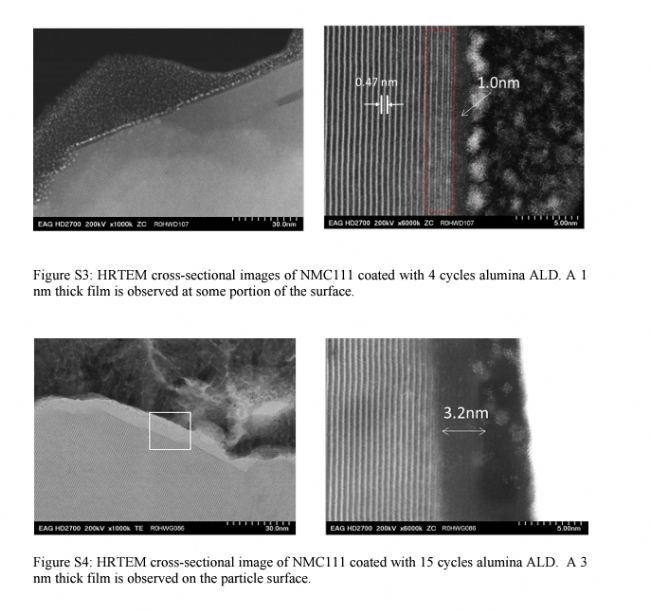

圖7：ALD 包覆 NCM111 材料的 TEM 圖像，顯示4 cycle 的包覆是不連續的涂層，15 cycle 的包覆形成了較為連續的涂層。

4  ALD 薄膜對電池性能提升的機制

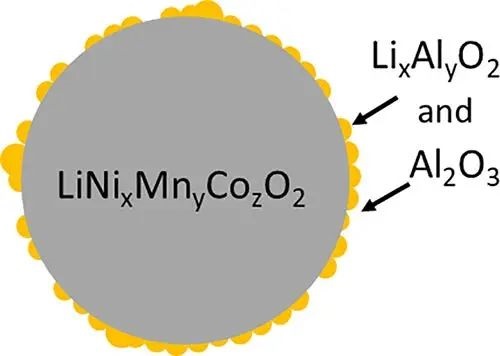

基于上述結果，研究提出了 ALD 薄膜提升電池性能的可能機制。非均勻的低循環 ALD 薄膜可能通過在前 10 個循環內產生的未受阻的路徑促進 Li 離子的移動，這些路徑由于表面覆蓋的非均勻性而使部分Li暴露。顯然，ALD 優先在正極顆粒表面的過渡金屬結合位點上沉積，并在最初幾個循環中較少地覆蓋表面 Li 。對于 2nm 以下薄膜而言，了解此處報告的優先沉積對于未來先進工程正極顆粒表面至關重要，其中控制表面組分的穩定可能產生一類新的高性能正極。

總結與結論
本研究通過實驗和分析，揭示了 ALD 氧化鋁薄膜在 NMC 正極材料上的生長特性和機制。研究發現，低循環次數下 ALD 薄膜的生長是非均勻的，這種非均勻性可能對電池性能有積極影響。非均勻的 ALD 薄膜在穩定過渡金屬氧化物的同時，并未阻斷鋰離子的插層通道，從而提高了電池正極活性材料的循環穩定性。這一發現對于理解 ALD 薄膜如何提升電池性能具有重要意義，并為未來正極材料表面改性提供了新的思路。
