稱量原理的遺留問題

在上次關于校準的分享中，小編對電子天平的稱量原理做了簡要的介紹，同時也提到溫度、濕度等環境因素也會影響電子天平的傳感器，但至于是怎么影響的只是賣了個關子。那么今天我們就來走進電子天平的傳感器內部，來一起探究溫度是怎么影響稱量的。

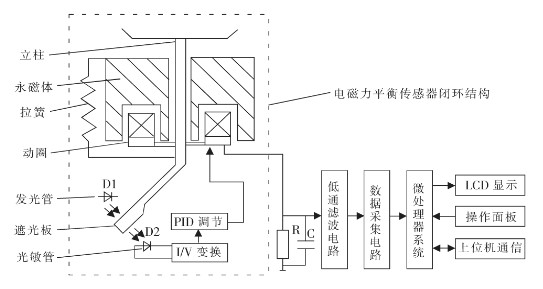

電子天平一般采用電磁力平衡傳感器，其稱量原理如下圖所示：

電子天平在加載前，電磁力平衡傳感器處于初始平衡狀態。當被測物置于稱量盤后，立柱和遮光板在被測物重力的作用下向下移動，光敏二級管D2檢測到發光二極管D1發出的光，并產生電流信號，經過I/V變換電路、PID調節器，轉變成與被測物重量相對應的電流并驅動動圈，在永磁體的磁場作用下，動圈產生向上的電磁力，使遮光片向上移動，D2輸出的電流信號減小，直至遮光片重新回到初始平衡位置，D2的輸出電流降為0。此時，動圈產生的電磁力F與被測物重力相當，即F=G=mg，其中m為被測物體的質量，g為重力加速度。^【1】

同時，根據電磁力公式F=BLI sinθ，其中B為氣隙磁場的磁感應強度，L為動圈（受力導線）的有效長度，I為動圈電流，θ為通電導體與磁場的夾角。由于傳感器中動圈的規格尺寸已固定，所以其B和L均不再改變，而θ為90°，故sinθ=1，因此F 的大小與I成對應關系。綜合之前的描述，即得出m=BLI / g。^【2】

當溫度恒定時，B和L是定值，g也是恒定值，則m與I成正比，通過檢測動圈電流，就可以間接得到被測物體的質量。當環境溫度變化或過流元件發熱時，B和L均會發生改變，造成m與I不再成比例關系，使電子天平產生較大的非線性測量誤差。

值得一提的是，當電子天平處于預熱階段時，隨著內部溫度升高，磁感應強度B會逐漸下降, 同時I也會減小，這樣就導致電磁力F變小，天平失去平衡，因此示值會呈現正的單方向漂移。而天平只有經過充分預熱，使磁鋼達到熱平衡，這一變化過程結束，天平才達到平衡，再利用去皮功能，使顯示置零，此時天平才處于真正的可使用狀態。^【2】

操縱天平的無形之手

電子天平會根據所在的環境而發生變化的，正常情況下，不同準確度級別的天平對溫度范圍和溫度波動度的要求各不相同，準確度級別越高，對環境溫度的要求就越苛刻。根據國家標準的相關規定，電子天平的正常工作條件需要滿足以下表格的具體要求：

溫度最主要的影響就是其變化會帶來熱脹冷縮，對電子天平就反映在傳感器中細小而又精密的部件之間間隙的改變，這些變化會被靈敏的天平記錄下來，從而影響讀數的準確性。如果沒有特定的工作溫度范圍，電子天平的正常溫度條件為10℃~30℃，計量性能應符合國家標準對單次稱量結果的示值誤差，以及多次稱量或在不同位置稱量的示值誤差（重復性和偏載）的相關規定。

溫度變化是影響電子天平稱量結果準確性的重要因素之一，而實驗室由于早晨和中午會有一定的溫差、以及電子天平設備發熱、人員流動等原因，一天中最高溫度與最低溫度之間往往能夠達到10℃。這對天平的影響是顯而易見的，那么我們如何做才能消除溫度對稱量結果的影響呢？首先，天平在使用過程中，要盡可能地處于一個溫度相對穩定的環境，當天平所處的環境溫度有較大的變化時，天平的稱量結果會發生漂移，比如從低溫的倉庫移到溫暖的實驗室，需要讓天平在使用環境中通電預熱一定的時間；其次，當溫度變化超過一定范圍時，我們可以通過校準將這種漂移消除。

通電時間的長短能夠有效地避免溫度變化對天平的影響。一般來說，天平的精度越高，需要預熱的時間越長。小編在這里建議，十萬分之一天平預熱時間在4小時以上，萬分之一天平預熱時間在1小時以上。

玩轉溫度補償，盡在奧豪斯電子天平

對于電子天平來說，一個良好的結構設計應該充分考慮到溫度對稱量系統的影響，并采取相關措施減少或消除溫度變化所帶來的影響。奧豪斯電子天平在設計中認真評估了溫度對稱重系統的影響，通過優化機械設計、零部件選型、以及智能算法，來消除溫度帶來的影響，保證天平在額定溫度的變化范圍內，計量性能符合如OIML等國際法規的要求。

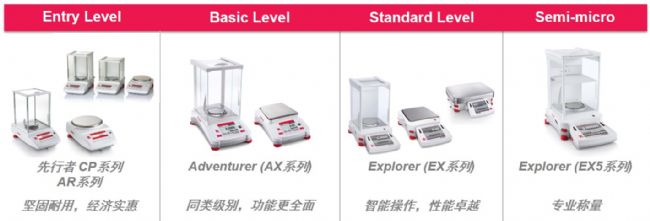

從入門級的先行者CP系列及Adventurer AR系列，到進階級的Adventurer AX系列，再到最高級的Explorer EX系列，最后到Explorer準微量天平（EX5）系列，均具有動態溫度補償功能，實時修正環境溫度對稱量結果的影響。特別是Explorer全系列和部分AX系列天平所擁有的AutoCal™全自動校準系統能夠自動對溫漂和時漂做出最實時的反應，當溫漂值超過±1.5℃或間隔3~11小時之間（用戶可自定義內部校準時間）時，天平校準自動觸發，全面消除外界環境對天平所造成的不良因素。

怎么樣，小編專業而又全面的講解有沒有讓你對復雜而又深奧的溫度“魔力”的理解變得清晰透徹了呢？如果你有更多關于溫度對天平影響的疑難咨詢，或正在尋求更專業細致的選型指導，請撥打4008-217-188，或點擊進入“索取資料”并留下相關信息，我們專業的工程師們屆時將會在第一時間聯系您！

參考文獻：

【1】孫鵬龍，何開宇，卜曉雪，李鵬飛，石磊. 環境溫度對高精度電子天平稱量準確度的影響[J]. 計量與測試技術，2016，43(10)：34-35.

【2】唐輝，商洪濤，劉向兵. 如何提高電子天平稱量的準確性[J]. 醫療裝備
