天然氣流量計的常規設置
天然氣流量計計量是天然氣供應和接收的一大事項，是天然氣貿易結算的依據。因?yàn)榱髁坑?jì)運轉中產生的軸承磨損、精度偏差大、電子元器件或修正儀故障，而引起的計量準確度偏差與無計量現象，在行業上屢見不鮮。其結果往往造成供氣方、用氣方和儀表制造商三方面的矛盾。隨著西氣東輸天然氣工程的竣工通氣，供氣單位和用氣戶越來越多，此問題更顯突出。如何保證天然氣的準確計量，不產生計量損失，已成為行業關注的焦點。
通過幾年來對天然氣流量計的使用、考核和研究，認為儀表制造商大多數能保證產品出廠標準和精度。但因產品運輸、安裝、維護不當產生的問題，及正常的軸承磨損和元器件突發故障，儀表制造商則很難完全避免和解決。僅拿軸承來說。流量計各生產廠選用的軸承都是國外質量最好的產品，但這些年以來，我們多次看到因流量計長時間、高速運轉使軸承疲勞突然損壞情況；還有的軸承小流量轉動偏差大，大流量轉動正常現象，使流量計在小流量范圍內計量時產生較大偏差；甚至更換新軸承清洗、安裝不好，也產生很大的偏差。為解決上述問題，我們?cè)谟?jì)量系統中設計了監控流量計（或叫對照壓縮空氣流量計），這樣就可以在工作狀態下隨時對照、檢查表的狀況，鑒定計量精度；既使一個表停轉了或不顯數，但另一個表還在工作計量，從而避免了計量損失現象，保證了計量的準確性。

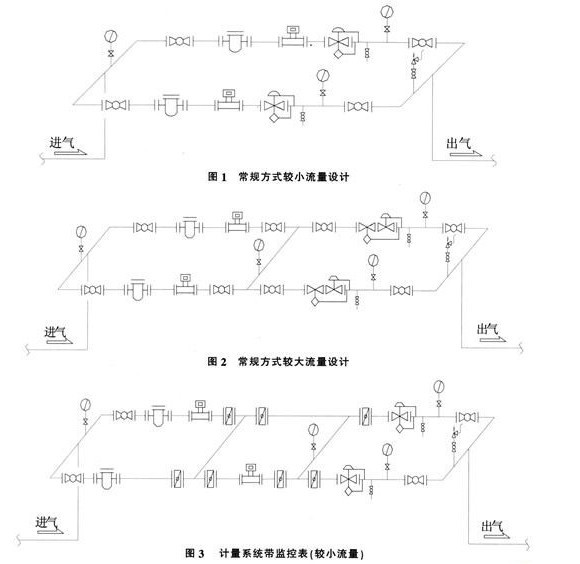

常規方式設置的計量表（見圖1與圖2）
圖1是常規較小流量的流量計設置方案，圖2是常規較大流量的流量計設置方案。按常規方法設置流量計是基于理想流量計設計的，一旦流量計出現超精度偏差和故障，計量損失就會發生，并且無可挽回。雖然設計是雙路一開一備。但因無法在工作狀態下進行檢測，所以對新安裝的儀表和工作一段時間的儀表實際性能、狀況不能確定。因?yàn)橹灰髁坑?jì)轉動，用肉眼是很難看出問題的。除非表停轉了或不顯數。若表停轉了或不顯數，管理人員沒有觀察到或者人不在現場，而燃?xì)膺�在流動。無計量現象就發生（流量計停止轉動不影響燃?xì)饬鲃?dòng)）。
計量系統帶監控表流量較小（500m3/h左右及以下）
通過幾年來對天然氣流量計的使用、考核和研究，認為儀表制造商大多數能保證產品出廠標準和精度。但因產品運輸、安裝、維護不當產生的問題，及正常的軸承磨損和元器件突發故障，儀表制造商則很難完全避免和解決。僅拿軸承來說。流量計各生產廠選用的軸承都是國外質量最好的產品，但這些年以來，我們多次看到因流量計長時間、高速運轉使軸承疲勞突然損壞情況；還有的軸承小流量轉動偏差大，大流量轉動正常現象，使流量計在小流量范圍內計量時產生較大偏差；甚至更換新軸承清洗、安裝不好，也產生很大的偏差。為解決上述問題，我們?cè)谟?jì)量系統中設計了監控流量計（或叫對照壓縮空氣流量計），這樣就可以在工作狀態下隨時對照、檢查表的狀況，鑒定計量精度；既使一個表停轉了或不顯數，但另一個表還在工作計量，從而避免了計量損失現象，保證了計量的準確性。
常規方式設置的計量表（見圖1與圖2）
圖1是常規較小流量的流量計設置方案，圖2是常規較大流量的流量計設置方案。按常規方法設置流量計是基于理想流量計設計的，一旦流量計出現超精度偏差和故障，計量損失就會發生，并且無可挽回。雖然設計是雙路一開一備。但因無法在工作狀態下進行檢測，所以對新安裝的儀表和工作一段時間的儀表實際性能、狀況不能確定。因?yàn)橹灰髁坑?jì)轉動，用肉眼是很難看出問題的。除非表停轉了或不顯數。若表停轉了或不顯數，管理人員沒有觀察到或者人不在現場，而燃?xì)膺�在流動。無計量現象就發生（流量計停止轉動不影響燃?xì)饬鲃?dòng)）。
計量系統帶監控表流量較小（500m3/h左右及以下）
全天間歇工作，一次工作幾十分鐘至幾小時，或者季節性工作的表，如采暖鍋爐用計量調壓設備（見圖3）。
此種形式設置的流量計，其表數量仍為兩塊，同常規設置表數一樣，而只是將其中一個計量表移至監控表位置。當兩塊表串聯同時轉動時，可以對照瞬時流量、累積總流量及某時間段累積流量差、溫度和壓力。通過數值的比較，可以立即判斷表的工作狀況。直接觀察瞬時流量和累積流量，對比各流量差值，可以判斷表的精度，在精度范圍內，表正常，反之則存在問題。比較溫度和壓力值，雖不能直觀判斷表的精度，但這兩種數值若偏差較大，可以判斷表存在問題。因?yàn)闃?biāo)準立方數（Nm3）是通過壓力傳感器、溫度傳感器、液位變送器經過修正儀修正得來的，這兩種數值任一數值若出現較大偏差，表的標準立方數就會有較大偏差。在裝置系統管路中串聯流量表，通過流量、壓力、溫度的對照比較，是實現計量?jī)x表在動態工作條件下進行監測、檢查的有效辦法。
此種形式設置的流量計，其表數量仍為兩塊，同常規設置表數一樣，而只是將其中一個計量表移至監控表位置。當兩塊表串聯同時轉動時，可以對照瞬時流量、累積總流量及某時間段累積流量差、溫度和壓力。通過數值的比較，可以立即判斷表的工作狀況。直接觀察瞬時流量和累積流量，對比各流量差值，可以判斷表的精度，在精度范圍內，表正常，反之則存在問題。比較溫度和壓力值，雖不能直觀判斷表的精度，但這兩種數值若偏差較大，可以判斷表存在問題。因?yàn)闃?biāo)準立方數（Nm3）是通過壓力傳感器、溫度傳感器、液位變送器經過修正儀修正得來的，這兩種數值任一數值若出現較大偏差，表的標準立方數就會有較大偏差。在裝置系統管路中串聯流量表，通過流量、壓力、溫度的對照比較，是實現計量?jī)x表在動態工作條件下進行監測、檢查的有效辦法。
