Evident向基于顯微鏡的成像系統制造商供應超多規格的物鏡以及其他光學部件，為設備和儀器設計者提供支持。這些組件能幫助工程師們輕松有效地設計高質量的光學檢測設備。

此類設計方案的一個重要組成部分是主動式自動對焦技術。當該技術與顯微鏡的電動Z軸——機械裝置、照明系統、物鏡和/或數碼相機結合使用時，便可實現自動對焦。這些裝置使用主動式方法對焦樣本，讓光學檢測系統設計受益良多。

這篇文章將深入探討主動式自動對焦方法——了解它是什么，比較它與其他方法的優劣，并探究它對于光學檢測設備設計（如半導體檢測）的主要優勢。



顯微鏡的自動對焦方法對比：主動式與被動式

一般來說，有兩種類型的自動對焦系統：

• 主動式系統將來自專用自動對焦光源的光照射到樣本上，并根據返回的光進行對焦。該技術適用于樣本缺乏對比度的高級檢測系統，如平板和裸晶圓檢測系統。主動式自動對焦技術也有不同的類型。瞳孔分離系統允許在不將樣本（移動到初始焦點平面上方或下方的情況下檢測焦點方向，從而使對焦快速且易于跟蹤。在單點自動對焦系統中，焦點位于樣本表面的視場中心。

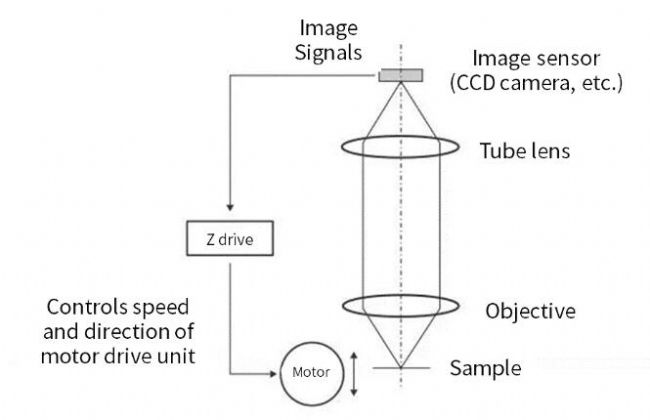

• 被動系統使用觀察到的圖像進行對焦。這種技術（圖1）通常被稱為圖像對比法。在被動式方法中，難以確定對焦方向，因此必須在Z方向上下移動載物臺以檢測樣本對比度的增加或減少。這會減慢對焦速度，并使人難以掌握對焦情況。然而，這種方法的優點是價格相對便宜。

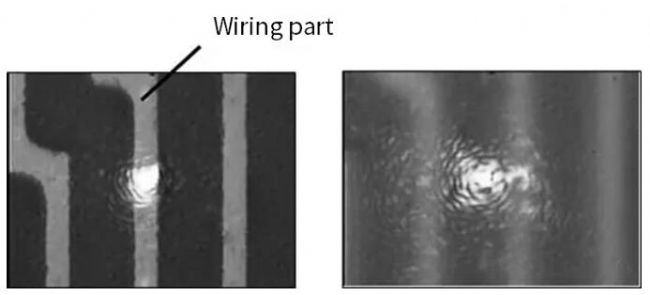

• 當樣本稍微側移時，焦點位置在階梯頂部和底部之間的不穩定移動。
• 由于階梯邊緣的自動對焦光的散射，導致對焦誤差信號的信噪比 (SNR) 變差。

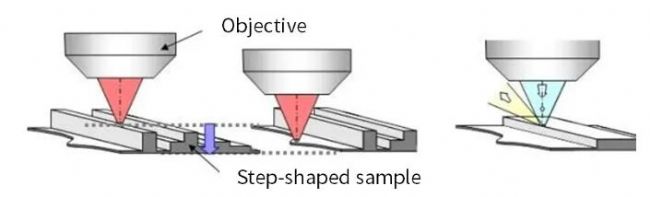

圖2. 半導體樣本聚焦不穩定的原因：(左）焦點位置的變化和（右）階梯邊緣的散射

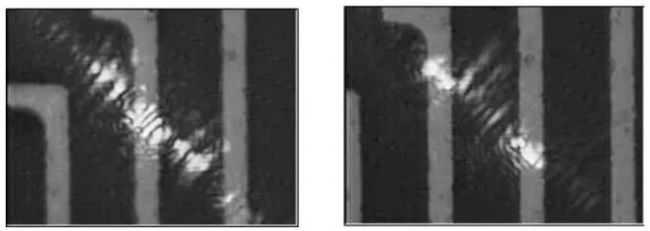

為了解決這些問題，我們開發了一種使用多個焦點檢測點的主動式自動對焦系統（圖3，右）。我們還增添了一個功能，通過移動自動對焦光學系統的中繼鏡的光軸，將焦點位置偏移到所需的觀察位置。這就消除了焦點不穩定的問題（圖4和圖5）。

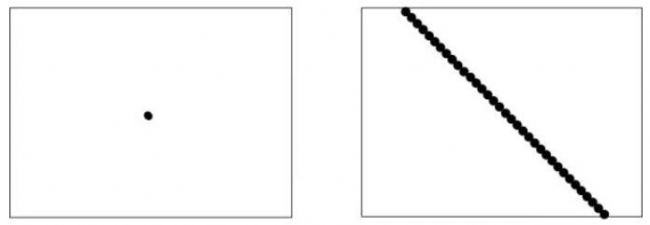

圖3. 樣本表面對焦檢測點對比：（左）單點自動對焦系統，（右）多點自動對焦系統

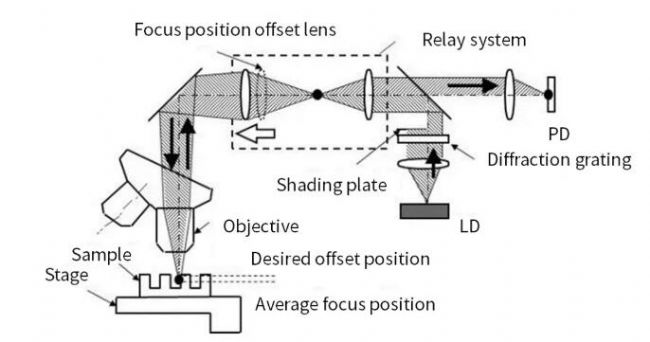

圖4. 焦點位置偏移功能

(a) 在單點系統中，將樣本移到一側會移動焦點位置

(b) 在多點系統中，將同一樣本移到一側不會改變焦點位置


如果您想詳細了解我們的主動式自動對焦產品或?qū)⑽覀兊母咂焚|(zhì)光學組件整合到您的顯微鏡設計中，請撥打400-969-0456聯系我們。
