鎖相放大器OE2031在渦流無損檢測方面的應用
【概述】
2024年5月，蘭州理工大學的陳國龍、靳伍銀團隊在Chinese Journal of Mechanical Engineering上發表了一篇題為”Lift-Off Effect of Koch and Circular Differential Pickup Eddy Current Probes”的文章。該團隊使用了兩種具有差分拾取結構且大小相同的平面渦流探頭（分別是科赫探頭和圓形探頭）來比較提離效應，并通過有效元分析得到了0°和90°裂紋擾動下的探頭渦流分布情況，最終證明了科赫探頭在低提離距離下檢測90°裂紋的優點。
渦流檢測(Eddy currenttesting, ECT) 是常見的非破壞性檢測方法之一，廣泛用于檢測金屬材料表面或內部的缺陷。這種方法不僅在缺陷檢測中起著關鍵作用，還可以獲取有關金屬材料結構和狀態的信息。在使用ECT系統進行檢測時，EC探頭是不可或缺的部分，它可以獲得從被測試樣品反饋的電信號。
2015 年，陳國龍團隊將科赫曲線引入平面渦流傳感器的設計，提出一種科赫曲線激勵、螺線拾取方案。2021年，陳國龍團隊將激勵線圈設計為差分結構，提出一種具有并聯性拓撲結構的科赫平面渦流傳感器。然而在實際探測中，探頭與樣品之間總是存在提離距離，這可能會造成干擾，因此在該文章中，該團隊進一步探究提離效應對科赫探頭信號輸出的影響，同時還將使用同樣大小和繞線方法的圓形線圈探頭，用于比較科赫探頭的離板效應。

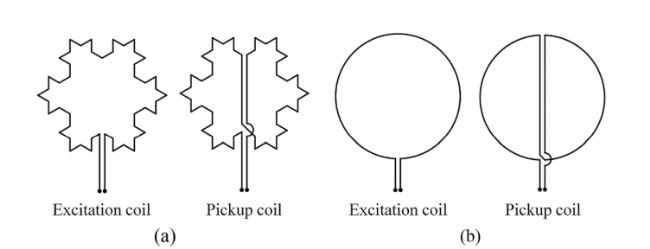

圖1 科赫探頭和圓形探頭的線圈結構
【測量方法&部分測量結果 】

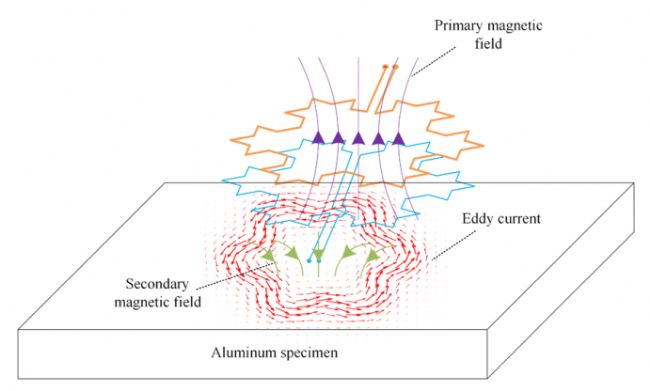

圖2 科赫差分拾取探頭的工作原理

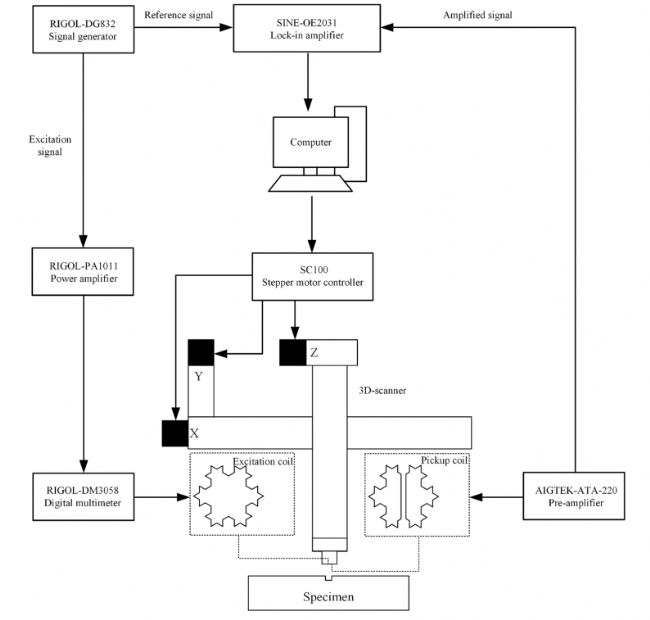

圖3 試驗系統原理圖

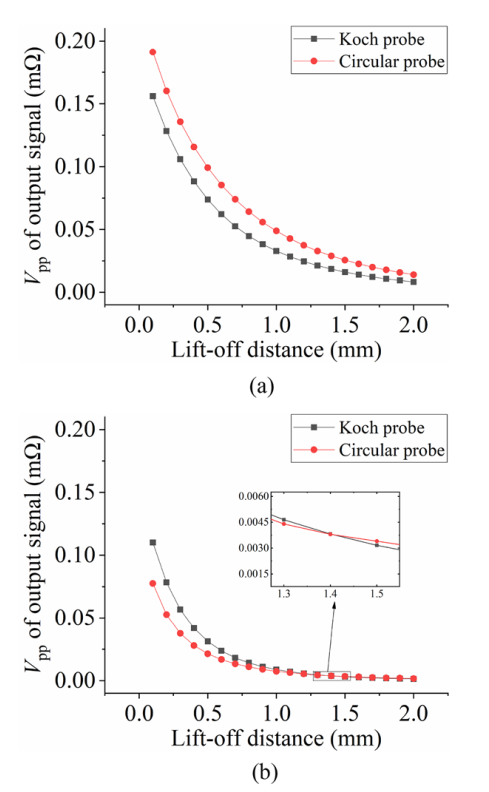

對于90°取向的裂紋，實驗結果與有限元分析結果一致，如圖13(b)所示。兩個探頭輸出信號的值隨著提離距離的增加呈指數級下降，而圓形探頭的隨著提離距離的增加下降速度較慢。與有限元結果類似，提離距離對科赫探頭信號的影響比對圓形探頭的影響更為明顯。換句話說，圓形探頭在小提離距離下的檢測結果更穩定。科赫探頭輸出信號的在一定提離距離范圍內明顯大于圓形探頭。當提離距離為0.1毫米時，科赫探頭的比圓形探頭大66.0%。隨著提離距離的增加，直到提離距離超過1.2毫米，科赫探板距離超過1.2毫米，科赫探頭的才不再大于圓形探頭的。

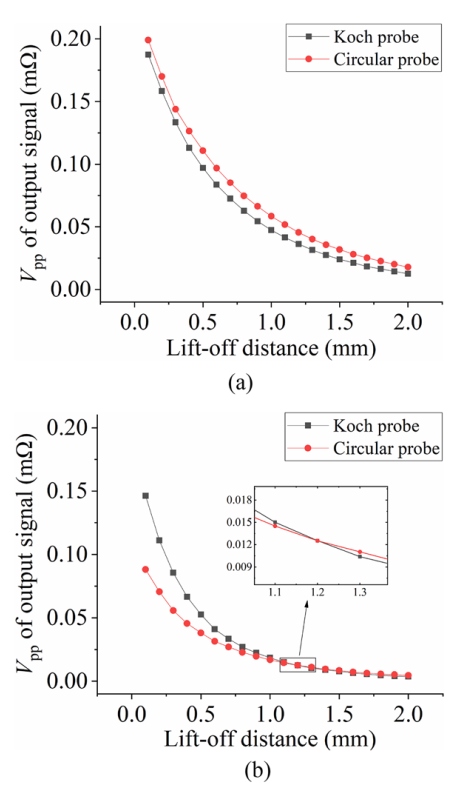

圖5(a)和分別顯示了檢測到90°裂紋時科赫和圓形探針信號輸出的歸一化結果。隨著激發頻率的增加，頻率的提升變得越來越明顯，隨著提離距離的增加，1000 kHz的下降速度快于其他頻率。
【總結】
該研究提出了基于科赫分形曲線的平面差分式拾取渦流探頭。該探頭通過差分結構繞制，有效地抑制了檢測過程中的提離噪音。同時設計了一個尺寸相同的圓形差分式拾取渦流探頭，以比較這兩種探頭的提離效應。從有限元分析和實驗結果可以得出以下結論：
1. 在低離板距離下，90°裂紋對科赫探頭的干擾比對圓形探頭更強烈。
2. 當離板距離小于1.2毫米時，科赫探頭比圓形探頭更適合檢查90°取向的裂紋。
3. 1000kHz信號的提離距離對值的影響比100kHz和500kHz更為明顯。
