Plant Phenomics | 浙江大學發現一種融合快照光譜圖像和RGB-D圖像生成高質量三維多光譜植物點云的新方法





光譜成像作為流行的表型技術之一，可以獲得與結構、生化和生理性狀相關的植物光譜和空間信息。然而，植物近端光譜成像可能會受到復雜的植物結構和光照條件的影響。諸如植物葉片的傾斜和卷曲、植物葉片與其他器官或樹冠之間的相互遮擋以及植物與光照的相互作用等因素會極大地影響植物光譜成像的完整性和準確性，已成為近端植物表型分析的主要挑戰之一。三維多光譜點云是一種有前景的多模態數據形式，其同時包含了了離散點的坐標和多波段光譜響應，在呈現植物生長和發育信息方面具有很強的互補性。但由于多模態數據融合的復雜性和光照效應，其生成精度仍然較低。因此，有必要開發一種新的方法來生成高質量的植物三維多光譜點云。

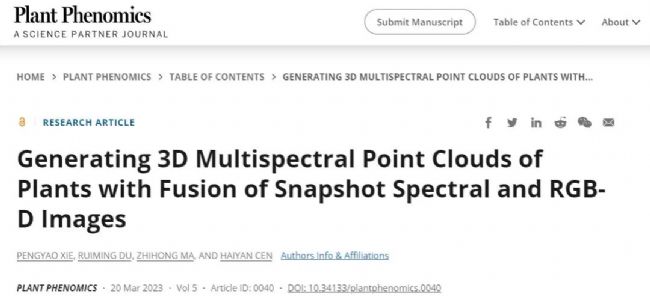

2023年3月，Plant Phenomics在線發表了浙江大學生物系統工程與食品科學學院、浙江大學植物表型創新團隊、農作物光學成像實驗室題為 Generating 3D multispectral point clouds of plants with fusion of snapshot spectral and RGB-D images 的研究論文。


本研究提出了一種生成高質量植物三維多光譜點云的新方法。SURF-Demons算法被用于融合近端獲取的深度圖像和快照光譜圖像。為消除光照影響，作者開發了一種基于半球參考體和ANN的植物光譜圖像反射率校正方法。所提出的SURF-Demons配準植物的RGB-D圖像和快照光譜圖像的平均SSIM達到了0.931，超過了其它經典方法（平均SSIM為0.889）。用ANN模擬了不同位置和方向的參考DN值分布，R²為0.962，RMSE為0.036。與ASD光譜儀測量的真實值相比，校正后不同葉位的光譜反射率的平均RMSE下降了78.0%，相同葉位的多視角光譜反射率曲線之間的平均歐氏距離極差減少了60.7%。所提出的植物三維多光譜點云的生成方法為近端植物表型準確分析提供了關鍵技術。

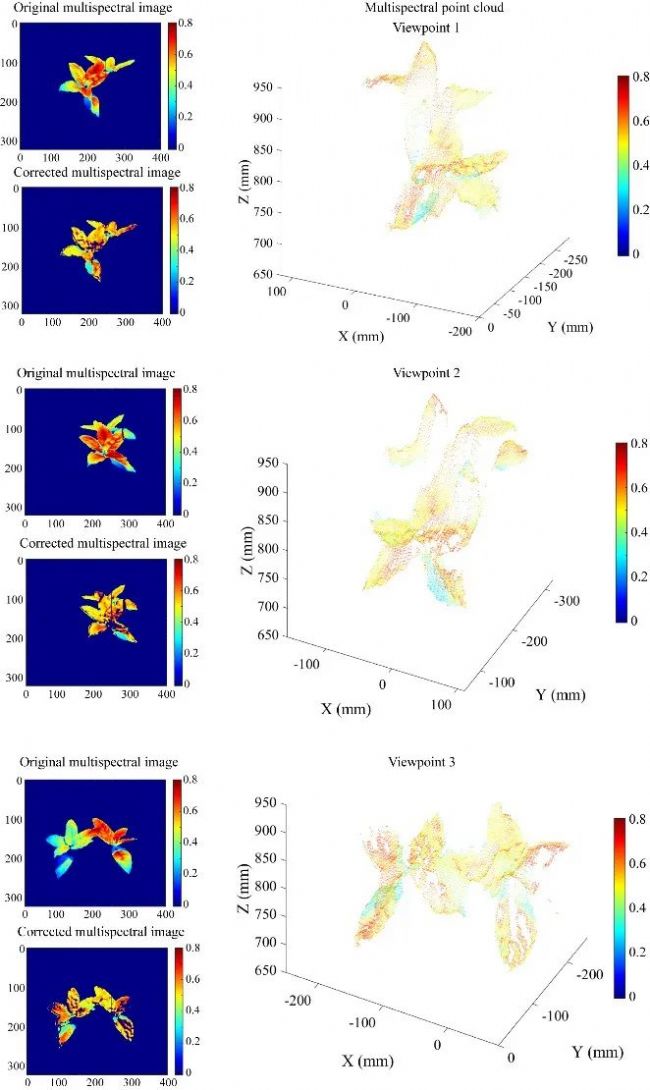

圖1 校正前后的植物多光譜圖像對比和三維多光譜點云可視化 (波長為740.7nm)

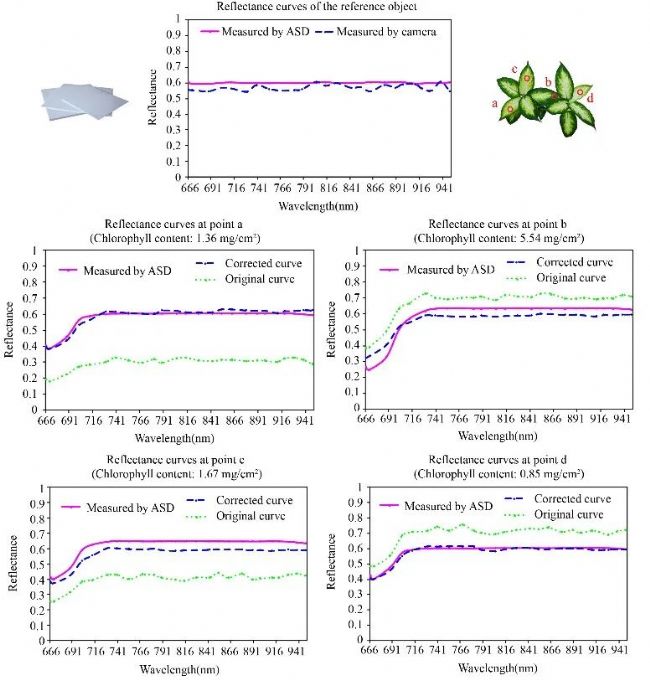

圖2 不同葉位校正前后的多光譜反射率曲線對比

浙江大學生物系統工程與食品科學學院博士研究生謝鵬堯?yàn)榈谝蛔髡撸�岑海燕教授為本文的通訊作者。相關工作得到國家重點研發計劃項目、浙江省重點研發計劃項目以及浙江大學國際合作專項的資助。

論文鏈接：

https://doi.org/10.34133/plantphenomic‍s.0040
