Plant Phenomics | 多源數據融合提升田間高通量表型平臺下玉米時序表型解析精度

田間作物的空間形態結構和生育動態表型是作物育種和栽培管理研究和生產需要的重要性狀。利用掛載多源傳感器的田間軌道式表型平臺可以獲取高時序的玉米表型數據。其中，掛載工業相機獲取的玉米群體頂視RGB圖像數據，具有分辨率高的特點，但受光照影響大、不具有深度信息；利用激光雷達獲取的3D點云數據可以得到玉米群體的三維空間分布信息，但分辨率低，不具有顏色信息。利用單一數據源解析的群體表型指標精度較低，尤其是玉米封壟后植株間存在大量的交叉遮擋時，更是難以分割定位到群體內植株和器官的數據。

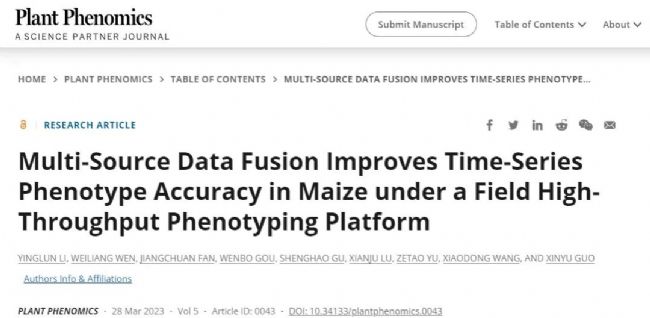

2023年3月，Plant Phenomics 在線發表了北京市農林科學院信息技術研究中心、數字植物北京市重點實驗室題為 Multi-Source Data Fusion Improves Time-Series Phenotype Accuracy in Maize under a Field High-Throughput Phenotyping Platform 的研究論文。

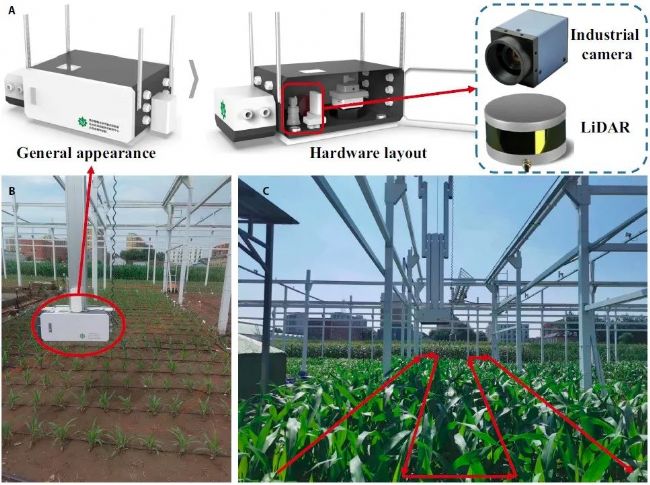

圖1 田間上行軌道式作物高通量表型平臺

針對上述問題，該文提出采用RGB圖像和3D點云數據融合解析的方法以期提升田間玉米群體表型解析精度。首先利用玉米群體苗期的圖像數據，通過圖像分割進行植株定位；然后對平臺獲取的時序圖像數據進行對齊，進而可以實現玉米群體各生育期植株在圖像中的定位；進一步利用直接線性變換方法（DLT）對每個生育期的RGB圖像和3D點云進行對齊，從而使得玉米群體3D點云可以利用圖像早期的植株定位信息以及各時期圖像和點云的對齊信息，實現群體內各植株點云的切割；結合課題組前期植株分割工作，可以實現各植株內莖稈和可見部分葉片的分割，進而實現了株高、葉傾角和葉方位角等表型指標的動態監測。


圖2 方法流程示意圖


圖3 不同生育期玉米群體內植株和莖稈分割的結果可視化

利用該方法對13個玉米品種的全生育期表型數據進行解析，與實測數據對比，株高的R2可達0.98，而僅利用激光雷達點云數據（單源數據）解析的株高R2為0.93，表明多源數據融合可提升田間高通量表型平臺下玉米時序表型解析精度。由于該方法在植株分割時根據植株定位信息切割，葉片部分點云會產生不完整的情況，故解析得到的葉長和葉面積精度較低；但由于保留了距離莖稈較近的葉片點云，所以葉傾角和葉方位角與實測數據相比具有較好的一致性。該研究為田間軌道式作物高通量表型平臺數據解析提供了關鍵技術支撐。

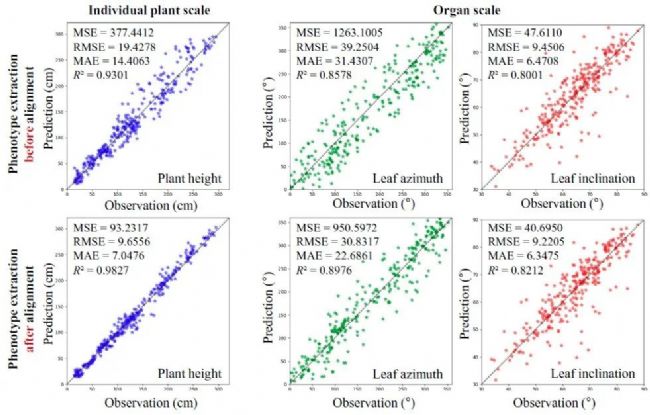

圖4 利用激光雷達點云數據（單源數據）和利用多源數據融合解析得到的表型指標對比

該研究由北京市農林科學院信息技術研究中心、數字植物北京市重點實驗室完成。實驗室博士研究生李英倫和溫維亮副研究員為該文并列第一作者，郭新宇研究員為該文通訊作者。相關工作得到國家自然科學基金和北京市農林科學院作物表型組學協同創新中心資助。

論文鏈接：

https://spj.science.org/doi/10.34133/plantphenomics.0043
