LOIS-3D近紅外一區/二區小動物三維光聲成像系統應用案例

瀏覽次數：1956　發布日期：2022-12-14　來源：Tomo Wave

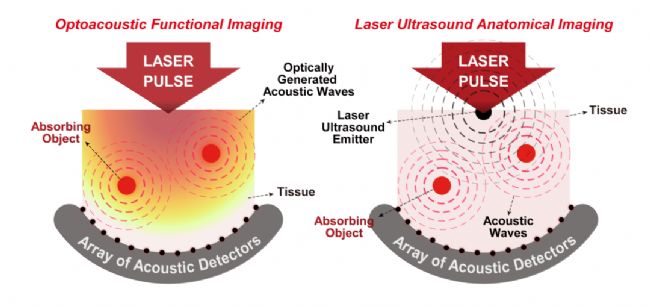

光聲成像原理
光聲成像是一種將光學激發與超聲檢測相結合的新興無創混合成像技術。在成像過程中，光聲造影劑吸收非電離脈沖激光并轉換為熱，通過熱彈性膨脹產生超聲波，利用寬頻超聲換能器對這些聲波進行檢測，根據聲波的到達時間即可構建光聲圖像。

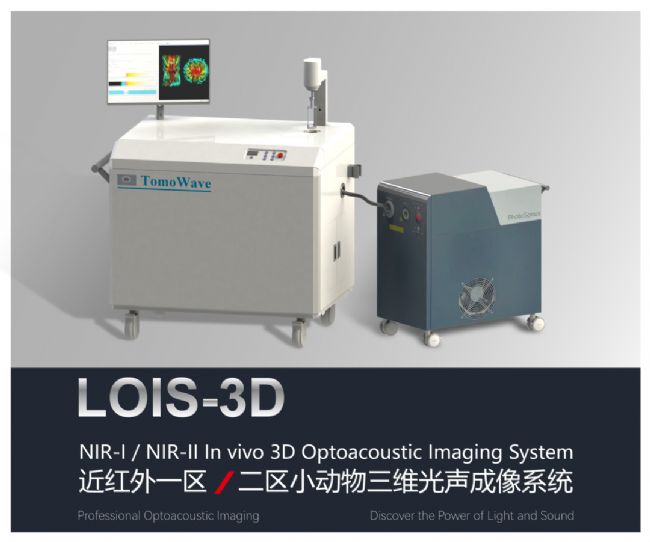

LOIS-3D 系統組成

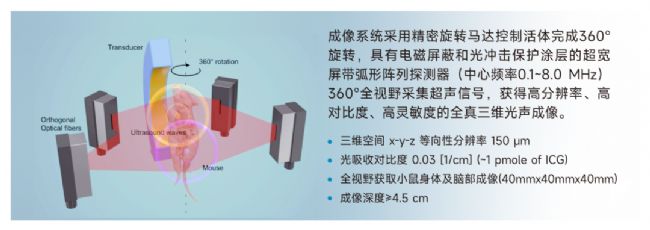

1.LOIS-3D 系統的成像方式

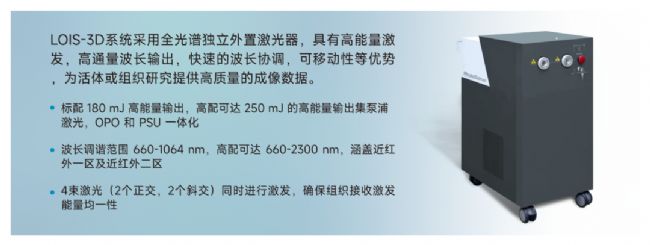

2.LOIS-3D 系統的激光器

3.專用 LOIS-View 3D 數據分析軟件

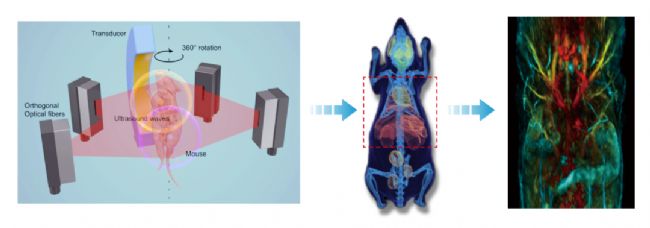

LOIS-3D 系統成像過程
活體小動物固定在特制的 Holder上，由精密的旋轉馬達帶動完成 360° 的旋轉；此時4束脈沖激光（兩正交，兩斜交）同時激發，并照射在小動物皮膚表面；造影劑吸收光能，產生超聲信號，并被專業設計的超聲換能器接收（中心頻率為0.1-8.0 MHz），通過 DAQ 數據采取單元轉化，最后采用專用的3D重建軟件重建三維光聲圖像。

LOIS-3D 的技術優勢

No.1	激光范圍 660-2300 nm 一區二區完美覆蓋
No.2	成像深度≥4.5cm，小鼠全身 / 腦部成像
No.3	靈敏度 1 pmole/L (ICG)，等向性分辨率 150 μm
No.4	非切片式，真正的3D成像，體積信息一次呈現

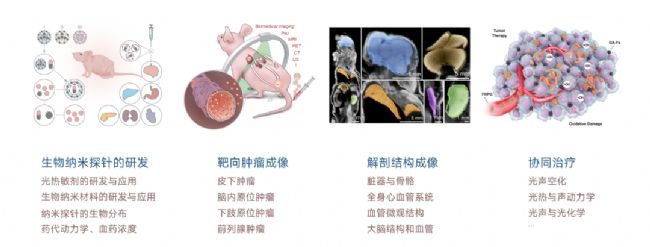

LOIS-3D 應用方向

LOIS-3D近紅外一區/二區小動物三維光聲成像系統具有高安全性、高分辨率以及實時成像等優點，能夠提供生物組織結構、功能、代謝等方面的重要信息。在分子探針、生物納米材料、心血管疾病（血管生成、心肌炎、血栓、心梗等）、血紅蛋白監測、腫瘤的早期監測、前哨淋巴結監測、腦成像及腦功能監測等領域得到了廣泛的研究。

LOIS-3D 系統應用案例

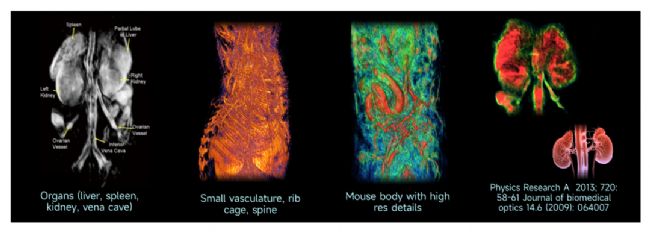

1、臟器及淺表血管成像

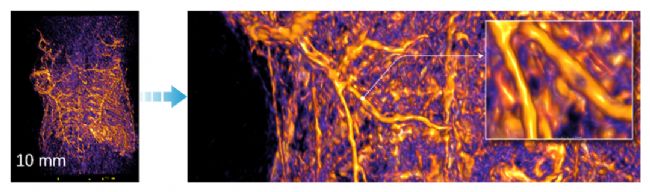

血紅蛋白造影，多功能地呈現良好的解剖特征。如圖所示為小鼠臟器、骨骼、淺表血管及腎臟血管成像。
