本文要點：光熱療法(PTT)是一種利用光熱轉換劑(PCAs)將光能轉化為熱，來消融癌細胞的熱療策略。在治療癌癥過程中，高溫熱消融會引起全身免疫反應，而在低溫范圍(<45°C)消融腫瘤可能是一種可以避免正常細胞損傷的方法。但是，由于熱休克蛋白(HSPs)的上調，在低溫度下的消融效果是不夠的。本文構建了一種AIE納米載藥系統，當與腫瘤微環境中過表達H2O2接觸時，就會迅速釋放CO，不僅可以抑制腫瘤細胞的快速增殖，而且可以抑制熱休克蛋白的過表達，提高腫瘤低溫光熱治療的效果。

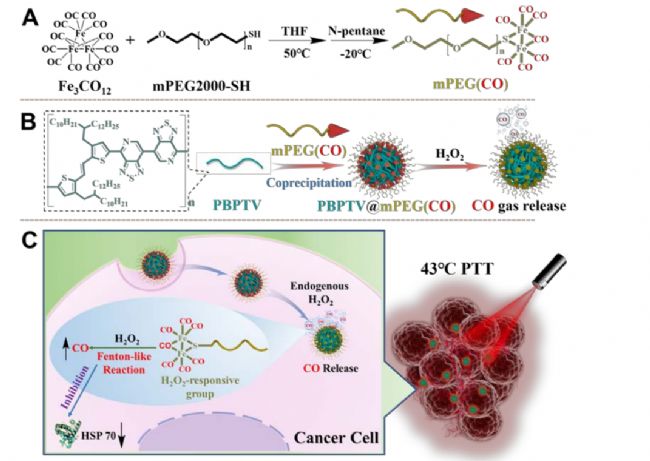

方案1：(A) mPEG(CO)合成路線示意圖；(B)由mPEG(CO)和PBPTV組成的納米炸彈示意圖；(C)納米炸彈低溫治療過程示意圖

研究思路：使用十二羰基三鐵和巰基聚乙二醇（mPEG2000-SH）合成了聚合物載體材料mPEG(CO)，并進一步與光熱試劑PBPTV組裝，形成化學觸發的AIE納米炸彈（PBPTV@mPEG(CO)）（方案1A和1B）。在光熱治療過程中，納米炸彈在腫瘤微環境中過量的H2O2的刺激下，釋放出大量CO，抑制HSPs的過表達，從而實現低溫光熱療法治療腫瘤（方案1C）。

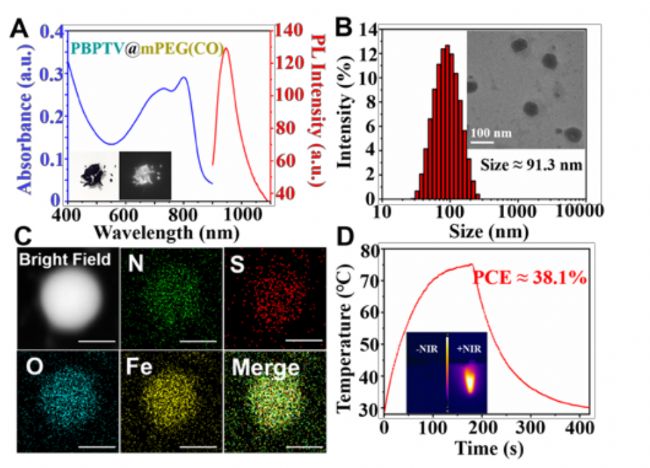

圖1：(A) PBPTV@mPEG(CO)水溶液的紫外吸收(藍色)和熒光發射(紅色)光譜；(B) TEM和DLS測得的粒徑；(C) PBPTV@mPEG(CO)的EDS元素圖；(D) 808 nm近紅外激光照射下FILR相機記錄的升溫曲線

首先，研究納米炸彈的光學表征。PBPTV@mPEG(CO)具有550-850nm的寬吸收，在970nm處有最大發射波長，并且拖尾至近紅外二區（圖1A）。TEM和DLS的結果一致：納米炸彈具有球形和核殼結構，TEM測量尺寸約為71 nm，DLS的測量尺寸為91nm(圖1B)。如圖1C所示，Fe、N、S、O分布均勻，進一步證實了納米炸彈的形成。PBPTV@mPEG(CO)在808 nm激光照射下表現出良好的光熱效果，在3 min內將2.5 mg/mL納米炸彈的溫度提高到76.5°C，光熱轉換效率(PCE)高達38.1%。（圖1D）

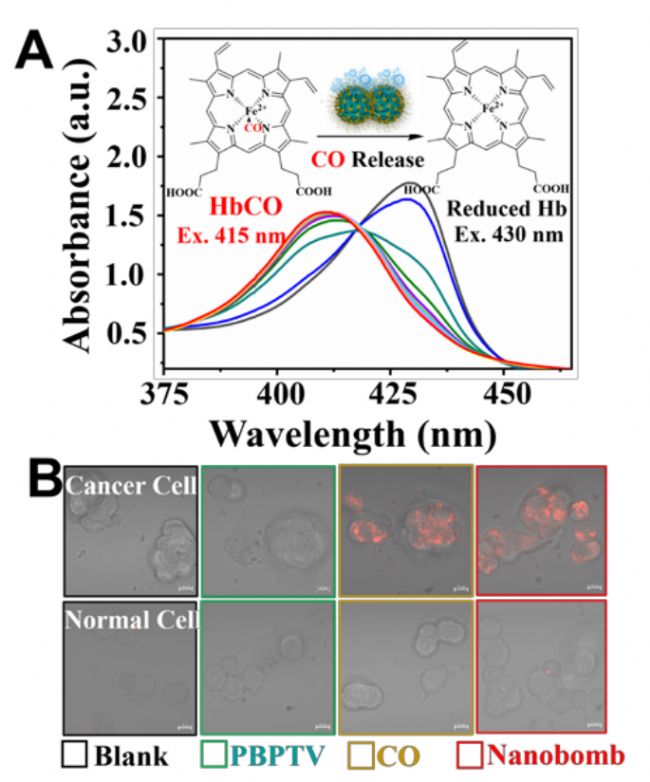

圖2：(A)通過還原性血紅蛋白（Hb）的吸收光譜變化來檢測CO的釋放；(B)用共聚焦熒光顯微鏡檢測CO在癌細胞和正常細胞中的表達

接著，在體外檢測納米炸彈的CO釋放能力，如圖2A所示，還原性Hb的最大吸收波長在430nm，HbCO的最大吸收波長在415nm，所以通過還原性 Hb 和 HbCO的最大吸收峰值來計算CO的含量。緊接著想要在細胞水平上探索CO的釋放，用探針COP評估細胞內CO的釋放，如圖2B所示，只有在與納米炸彈孵育的腫瘤細胞中，檢測到較強的COP熒光信號。這些結果證明了納米炸彈CO的釋放能力。

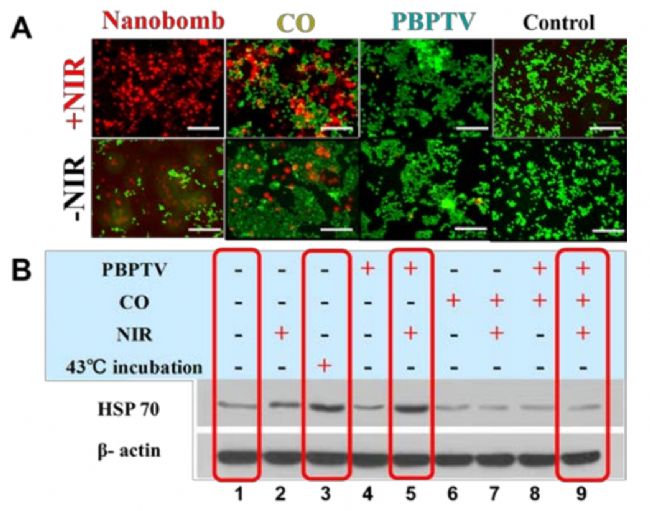

圖3：(A)在死(紅色)和活(綠色)細胞的染色實驗中癌細胞存活情況；(B)不同處理下HSP70蛋白的Western blots圖像

接下來，探索是否CO可以改善低溫PTT的治療效果。如圖3A所示，在激光照射下，納米炸彈可以有效的抑制癌細胞；而且即使在沒有激光照射下，納米炸彈也對癌細胞有一定抑制作用，說明CO本身具有癌細胞殺傷作用。為了進一步證實CO對HSPs表達的抑制作用，如圖3B所示，在納米炸彈處理的細胞中HSP70過表達被明顯調節。在癌變微環境中，過度分泌的H2O2在FeCO的催化下，通過芬頓樣反應分解為•OH自由基，強氧化性•OH自由基進一步氧化并與Fe中心競爭配位，導致Fe中心釋放CO，逐漸釋放的CO可有效抑制HSPs的表達升高，破壞腫瘤熱抗性，誘導腫瘤凋亡。

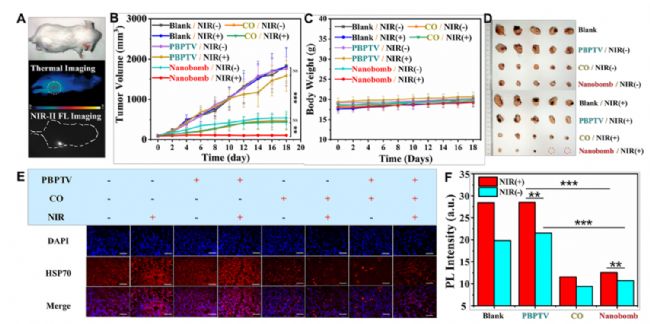

圖4：(A)荷瘤小鼠光熱成像和NIR-II熒光成像；(B)小鼠18天內腫瘤體積變化的曲線；(C)小鼠18天內體重變化；(D)治療后的腫瘤圖片；(E)不同處理下腫瘤組織的染色切片；(F)在不同條件下的熒光強度

最后，驗證腫瘤炸彈在體內PTT的治療效果。如圖4B和4C所示，CO和低溫PTT治療組腫瘤體積持續減小，并且小鼠的體重沒有明顯異常。說明CO和低溫PTT具有抑制腫瘤的作用，并且沒有明顯的副作用，圖4D也證明了這一點。如圖4E所示，H&E染色顯示第八組的腫瘤細胞損傷最嚴重，驗證了納米炸彈在低溫PTT中的治療效果。接著進一步評估納米炸彈釋放的CO，在體內對HSPs過表達的抑制作用。如圖 4F所示，在納米炸彈的存在下，HSPs的表達水平被顯著抑制，表明納米炸彈釋放的CO對HSPs過表達具有抑制作用。這些實驗結果表明，腫瘤炸彈在體內具有良好的PTT治療效果。

總結：作者研發了一種NIR-II的AIE納米炸彈，可在腫瘤微環境（過量H2O2）的觸發下釋放大量CO，釋放的CO不僅本身具有抑制腫瘤細胞的作用，而且還可以抑制HSPs的上調，增強低溫PTT的治療效果。

參考文獻

doi.org/10.1002/anie.202207213

⭐️ ⭐️ ⭐️

近紅外二區小動物活體熒光成像系統 - MARS

NIR-II in vivo imaging system

高靈敏度 - 采用Princeton Instruments深制冷相機，活體穿透深度高于15mm

高分辨率 - 定制高分辨大光圈紅外鏡頭，空間分辨率優于3um

熒光壽命 - 分辨率優于 5us

高速采集 - 速度優于1000fps （幀每秒）

多模態系統 - 可擴展X射線輻照、熒光壽命、一區熒光成像、原位成像光譜，CT等

顯微鏡 - 近紅外二區高分辨顯微系統，兼容成像型光譜儀

⭐️ ⭐️ ⭐️

 恒光智影

          上海恒光智影醫療科技有限公司，專注于近紅外二區成像技術。致力于為生物醫學、臨床前和臨床應用等相關領域的研究提供先進的、一體化的成像解決方案。自主研發近紅外二區小動物活體熒光成像系統-MARS。

          與基于可見光波長的傳統成像技術相比，我們的技術側重于X射線、紫外、紅外、短波紅外、太赫茲范圍，可為腫瘤學、神經學、心血管、藥代動力學等一系列學科的科研人員提供清晰的成像效果，助力科技研發。

          同時，恒光智影還具備探針研發能力，我們已經成功研發了超過15種探針，這些探針將廣泛地應用于眾多生物科技前沿領域的相關研究中。
