Plant Phenomics | 基于多傳感器系統和超像素分類的麥穗圖像分割

谷粒產量是育種家們最關心的性狀之一，能夠直接體現小麥育種過程中的經濟價值。除此以外，隨著傳感器技術的發展和計算機算力的提高，在整個生育期內以非破壞性方式從冠層中提取大量數據有了實現的可能，從而為使用其他判定標準（如輻射利用效率等）改進品種選擇的流程奠定了技術基礎。目前，已有相關研究對田間高分辨率圖像獲取和多傳感器系統的應用做出有益嘗試。

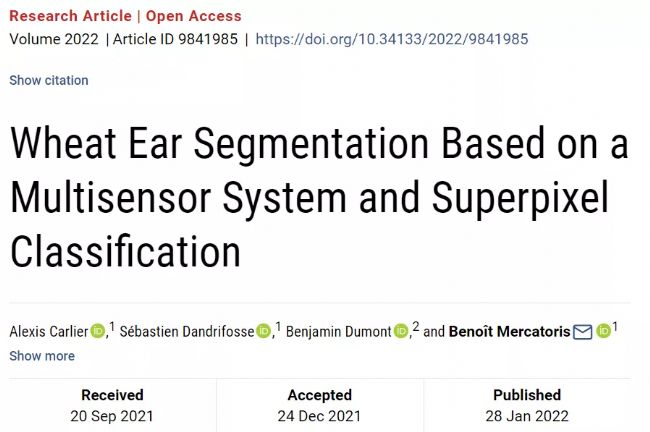

近日，Plant Phenomics在線發表了題為Wheat Ear Segmentation Based on a Multisensor System and Superpixel Classification的研究論文。


小麥穗數與最終的谷粒產量息息相關，且一些病害（如赤霉病等）僅在麥穗上發作。因此，對麥穗的自動化分割測量穗密度或針對不同器官分別提取相關植物性狀的重要步驟，也是小麥圖像分析中的關鍵一環，且由于麥穗間的重疊以及發育階段、品種或光照條件的不同，此項工作具有相當大的挑戰性。


基于卷積神經網絡（CNN）的深度學習是目前最先進的計算機視覺分析工具之一，在RGB圖像中的麥穗計數任務中有著良好的表現。但是，CNN需要大量的數據集和時間來完成訓練，且其底層過程難以被解釋，在實際的部署中還需要較為繁瑣的步驟。為了規避CNN的缺點，已有很多研究提出了其他用于麥穗檢測和計數的方法，但它們的數據的時間跨度往往不大，在分割性能方面也缺乏充分的評估。


為了解決上述痛點，該文章旨在提出一種簡單快速、可訓練的方法，代替CNN用于抽穗到成熟期小麥穗部圖像的分割（Figure 1）：利用RGB和多光譜相機采集的數據，提取其中的超像素特征并分類。該文使用了不同施肥水平下的兩個品種，采集從抽穗到成熟期間的圖像，訓練了三個分類器。其中，效果最好的分類器為支持向量機（SVM），達到了94%的分類準確率（Figure 4）。然而，僅通過超像素分類精度難以充分評估像素級分割的實際效果。因此，作者提出了另一種評估方法來評價整個工作流程：使用自主開發的像素注釋工具（Figure 2），每個圖像僅需注釋幾個關鍵像素，從而快速完成對整個圖像集的注釋，進而完成對算法的評估。結果表明，該文提出的方法適用于對小麥器官生長動態的進一步研究（Figure 7）。

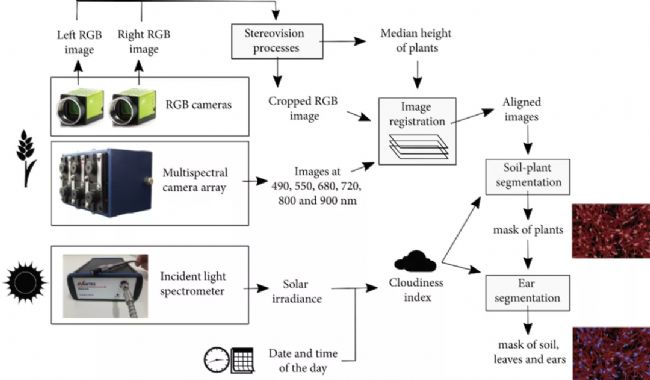

Figure 1 Image processing pipeline from field images to ternary mask.

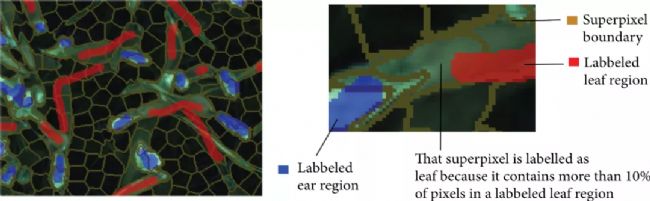

Figure 2 Illustration of the superpixel labelling process.

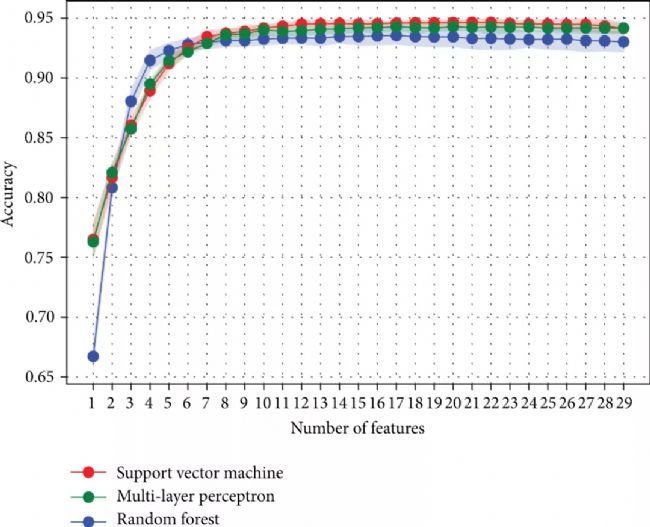

Figure 4 Sequential backward feature selection for the three classifiers. The transparent color areas refer to the standard deviation of the accuracy from the cross-validation.

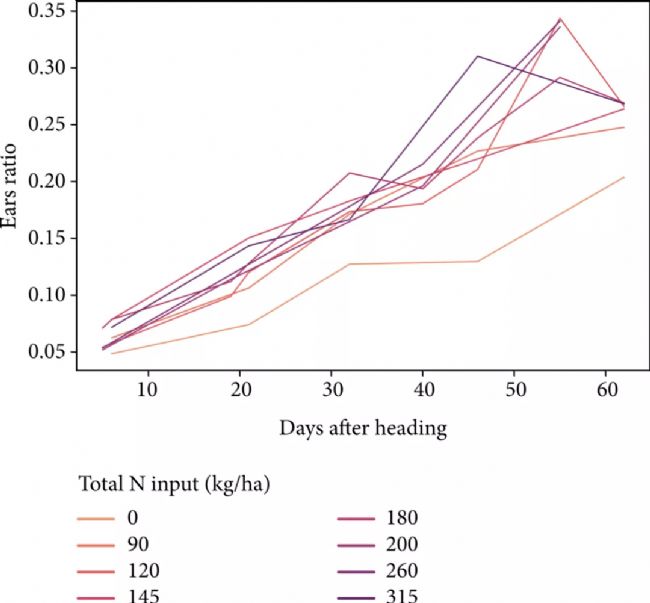

Figure 7 Temporal curve of ear ratio according to nitrogen input for both trials.

論文鏈接

https://doi.org/10.34133/2022/9841985
