我們在拉制好玻璃微電極后，發現拉制的微電極并不能滿足我們的實驗需求，是因為錐體長度太短了？還是因為電極口徑大小不合適？不要擔心，下面我們會詳細告訴你應該調整哪些參數，拉制出符合實驗需求的玻璃微電極。



參數調試篇

01

膜片鉗微電極參數調試方法

1) 測試速度中值

為什么要測試速度中值呢？膜片鉗微電極的拉制過程就是通過加熱使玻璃管融化，再多次施加拉力從而將玻璃管拉斷。多次施加拉力的時候就產生了循環次數這個參數，而拉制速度是影響循環次數的重要因素。為了提高拉制結果的穩定性，我們需將循環次數穩定在一個值，而這個值往往對應著一個速度區間。通過找到速度區間的中值，來保證循環次數保持穩定，一般推薦的循環次數為4次和5次。

舉例：推薦參數的速度為31，增加或減少速度值，找到循環5次的速度區間為25-35，循環4次的速度區間為36-44，則循環5次的速度中值為（25+35）*0.5=30，循環4次的速度中值為（36+44）* 0.5=40。

2) 選擇速度

當然膜片鉗微電極的阻抗也需要調試。

首先用戶自行測試循環4次和循環5次的速度中值對應的阻抗，并與目標阻抗比較，選擇阻抗更接近目標阻抗的速度中值進行調試。

舉例：循環5次的速度中值30對應的阻抗為2M，循環4次的速度中值40對應的阻抗為6M，而目標阻抗為3±1M；則循環5次的速度中值對應的阻抗更接近目標阻抗，因此選擇速度30；如果目標阻抗為5M，則選擇速度40。

3) 在選擇的速度基礎上調試參數

注意：參數調試過程中應保證循環次數不變。

• 單行調試法

調節速度或熱量，直到拉制出符合需求的微電極。速度調節范圍±10，熱量調節范圍±15，應優先調節速度。


• 多行調試法

若采用單行調試法不能拉制出目標微電極，或者單行調試法調試后循環次數發生改變，則使用多行調試法。

舉例：選擇的速度30循環5次，則將設置參數分為5行，然后調節最后1-3行的熱量或者速度，得到目標微電極的拉制參數。熱量調節范圍為±15，速度調節范圍為±10。

02

其他微電極的參數調試方法

以推薦參數為基礎，調節拉力或速度，應優先調整速度；若拉制的微電極與目標微電極差異較大，可同時調節拉力和速度。


如果是初次使用拉制儀怎么辦？

也不用擔心

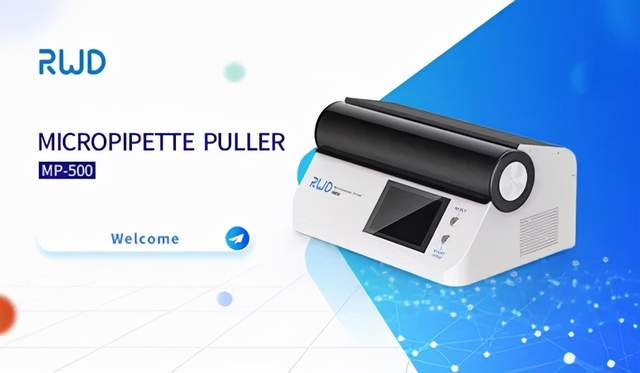

我們以瑞沃德MP-500微電極拉制儀為例

提供詳細的操作流程



操作流程篇

注：本設備使用過程中應放置在穩固水平的平臺上，請勿放置在不穩定的平臺上！

01

初始啟動

連接電源后啟動設備，系統進入開機啟動界面。


等待 30s 待進度條加載完畢后，進入【主界面】

02

安裝玻璃管

• 將左右拉桿移到最外側，卡住拉桿，防止拉桿左右滑動；
• 先將玻璃管全部放在金屬固定槽中，轉動旋鈕輕微固定玻璃管，注意此時玻璃管還可以推動；
• 按壓兩側按鈕釋放拉桿，輕握拉桿扶手拉動兩側拉桿向中間靠近加熱室；
• 輕微擰松旋鈕，沿著拉槽輕輕推動玻璃管，小心從加熱片中穿過，直到玻璃管左右的距離大致相等；擰緊旋鈕，完成玻璃管安裝。

注意：

玻璃管滑動時必須緊貼拉槽，否則可能損壞加熱片！

拉動拉桿和擰緊旋鈕時不能過度用力，否則可能導致玻璃管破裂！

03

測試軟化點

本設備的加熱裝置通過電流使加熱片的溫度能夠軟化玻璃管。軟化點是能夠軟化玻璃管的合適電流值，不同型號的加熱片和玻璃管有不同的軟化點。本設備配附3個型號的加熱片和6個型號的玻璃管，每次更換加熱片或不同型號的玻璃管時，用戶應自行測試軟化點并記錄下來。

注意：每次更換加熱片或不同型號的玻璃管時，務必測試軟化點！

• 在【主界面】點擊【測試】進入【軟化點測試】界面
• 按下顯示屏右側的綠燈按鍵【START】，開始測試。
• 得到軟化點測試值，記下該測試值。
• 重新測試軟化點，建議重復測試 3 次，取最大值，即為軟化點。

注意：測試軟化點之后，玻璃管會被拉斷，建議更換玻璃管后再拉制！

04

編輯參數

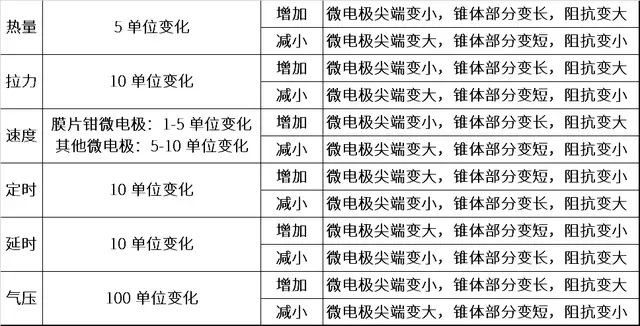

如圖所示界面，用戶可編輯各參數值。

05

拉制模板

在【主界面】點擊【拉制模板】選擇瑞沃德預設的模板進行拉制。

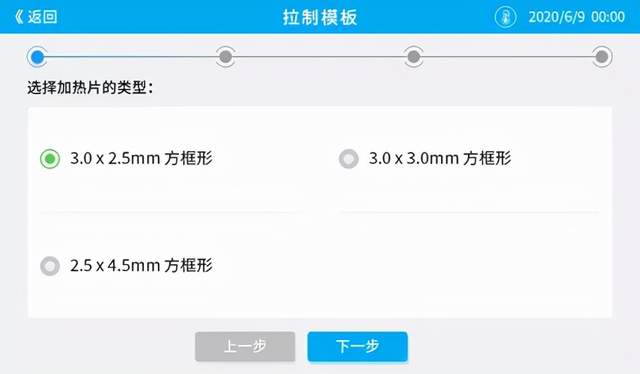

1) 選擇加熱片類型，本設備配附的加熱片都是方框形。

當玻璃微電極用于在體微量注射時，建議選用 HF-2545B 型號的加熱片！


2) 選擇玻璃管規格。

當玻璃微電極用于在體微量注射時，建議選用型號為 B-15086-10F、B-10078-10F、B-12069-10F、B-150110-10F 的玻璃管！

當拉制膜片鉗微電極時，建議選用型號為 B-15086-10F、B-12069-10F、B-150110- 10F、B-12094-10F 的玻璃管！

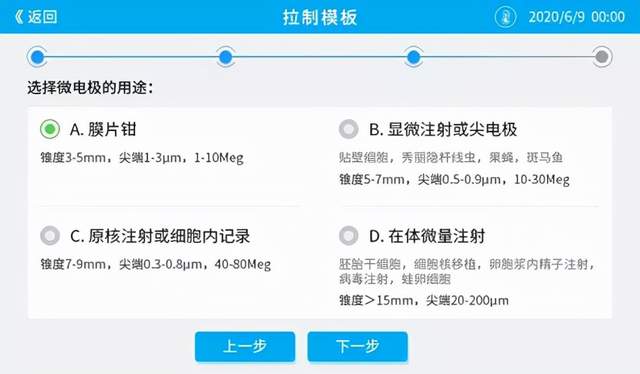

4) 最后，系統根據以上三個選項生成程序參數，用戶可選擇將當前模板作為一個新程序或者覆蓋當前程序的參數。

06

開始拉制和暫停拉制

綠色按鍵【START/STOP】鍵為多功能按鍵，可開始拉制或暫停拉制；紅色按鍵【RESET】鍵可重啟系統。

工作原理：通過對鉑銥合金片通恒定電流產生高溫融化插入合金片框中的毛細玻璃管，通過重力作用或者施加額外拉力將中間融化的毛細玻璃管向兩側分步拉斷成尖端對稱的兩個玻璃微電極。
