汽車零部件表面缺陷的檢測是產品質量控制和保證（QC/QA）和失效分析（FA）的重要組成部分。這些零件中的一些是由難以加工的材料制成的，需要用像顯微鏡一樣的光學儀器分析。例如，橡膠制成的輪胎表面，汽車排氣口的塑料蓋板，由于表面對比度較低，很難采用一般的照明方式檢測出缺陷的存在。

下面將展示徠卡DVM6數碼顯微鏡有助于進行檢查、測量分析和報告，讓難以觀察到的缺陷變得更快更容易，也使得動力部件，如輪胎和排氣口蓋板的改良變得更迅速。使用徠卡DVM6數碼顯微鏡的以下性能，可快速得出QC檢查的可靠結果。

• 自動跟蹤和存儲的可重復，顯微鏡最重要的硬件參數可記憶（編碼），例如，使用的倍數，照明和相機設置等參數條件可快速重現；

• 超大變焦范圍16：1，鏡頭切換支持熱插拔；

• 快速角度旋轉，傾斜角度不同視角觀察樣品；

• 集成LED（發光二極管）環形光和同軸光，具有多方向的照明模式；

• 數字快照和數字10MP的數碼相機，高畫質成像；

• XY拼圖功能和Z軸掃描成像功能，可拍攝大范圍大景深的圖像；

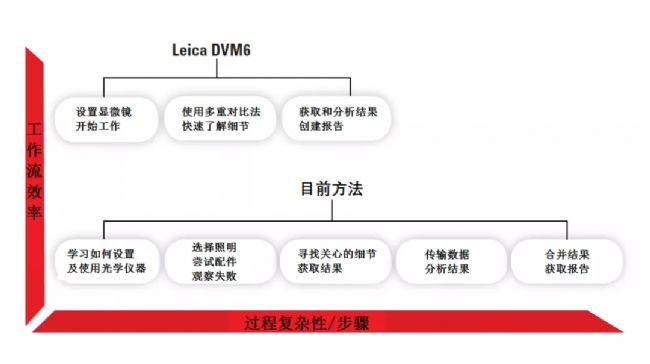

本報告的重點將是傾斜能力和通用性（上述紅色字體部分）。下圖給出了一個流程圖類型說明，描述使用徠卡DVM6做檢查和QC工作與目前行業使用的方法相比。它表明，工作流效率的提高與過程復雜性和工作流的步驟成反比。


1、使用DVM6立刻進行觀察

無需損壞樣品，直接放置載物臺上，便可立即進行觀察。

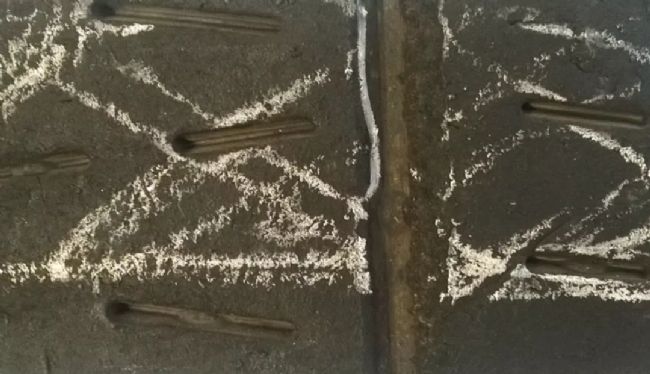

汽車輪胎胎面花紋

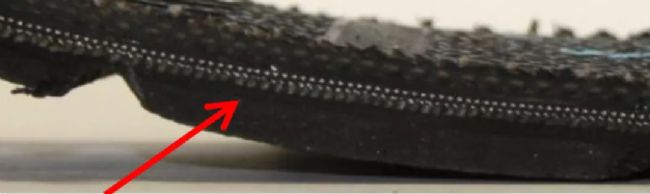

汽車輪胎內胎橫斷面（紅箭頭）

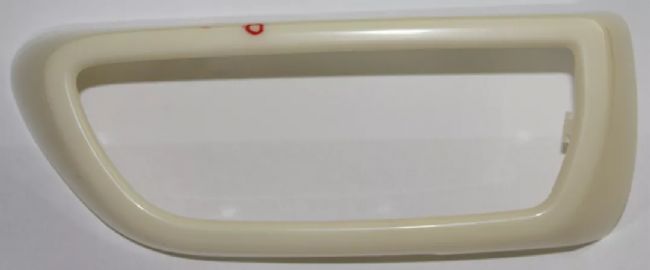

汽車排氣口蓋板的俯視圖（紅圈為缺陷處）


汽車排氣口蓋板的側視圖（紅圈為缺陷處）


無需損壞樣品，放置載物臺上即可進行觀察

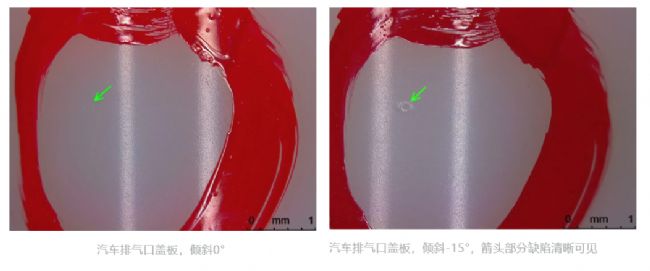

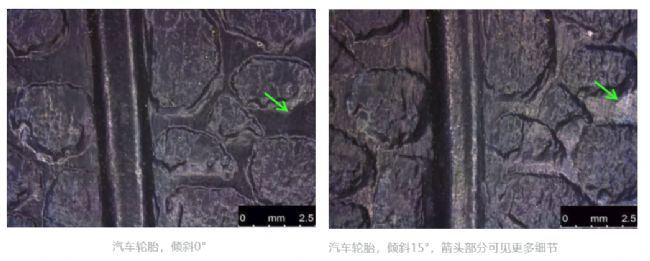

2、使用DVM6旋轉角度功能進行觀察各方位樣品

支架可傾斜±60°，載物臺可旋轉±180度，無需改變樣品角度。

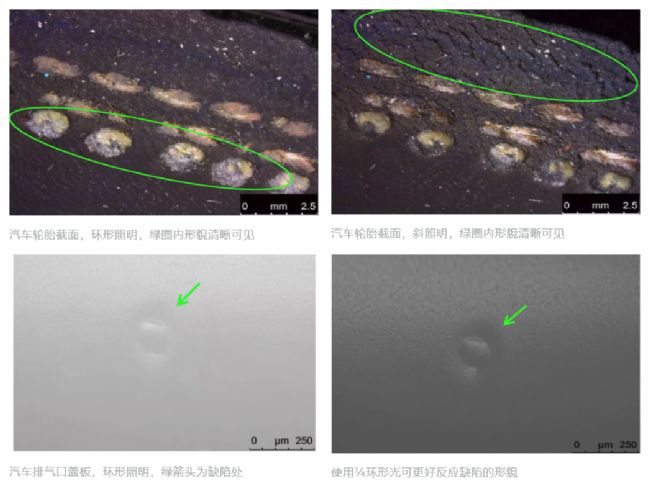

3、使用DVM6多重照明單元進行不同光照模式下的觀察

（1）綜合照明模式為明場、暗場、傾斜照明和四分之一波片偏振。

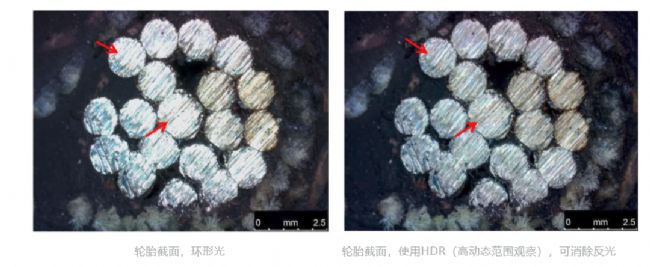

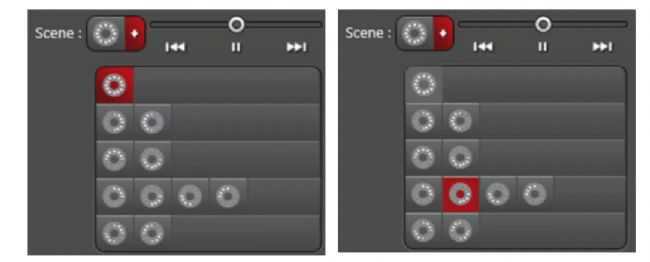

（2）使用圖像預覽功能的實時模式下，可以調用一些預設的照明場景，自動獲取六個不同的圖像效果，例如，照明類型、光強、曝光時間、對比度、HDR成像等。


總結
徠卡DVM6數字顯微鏡在汽車零部件的檢查、質量控制（QC）和故障分析（FA），如輪胎和汽車排氣口檢查中，為用戶提供了更高效的解決方案。不僅提供大編碼、快速放大倍數、10萬像素攝像頭等特點，使用徠卡DVM6的傾斜功能和多樣化的照明模式，在檢查如汽車黑色橡膠輪胎和白色塑料排氣口蓋板時非常有效。
