非洲豬瘟檢測儀操作說明
非洲豬瘟檢測儀操作說明
- 儀器的說明
儀器由三部分組成：第一部分溫度控制系統，實質上是由標準的加熱/冷卻系統和熱蓋組成。
第二部分是由光學元件組成的熒光檢測系統，包括激發光源，光學濾光片，變焦鏡頭和檢測系
統。第三部分是外置計算機，用于編程，實時檢測，顯示和數據管理等。

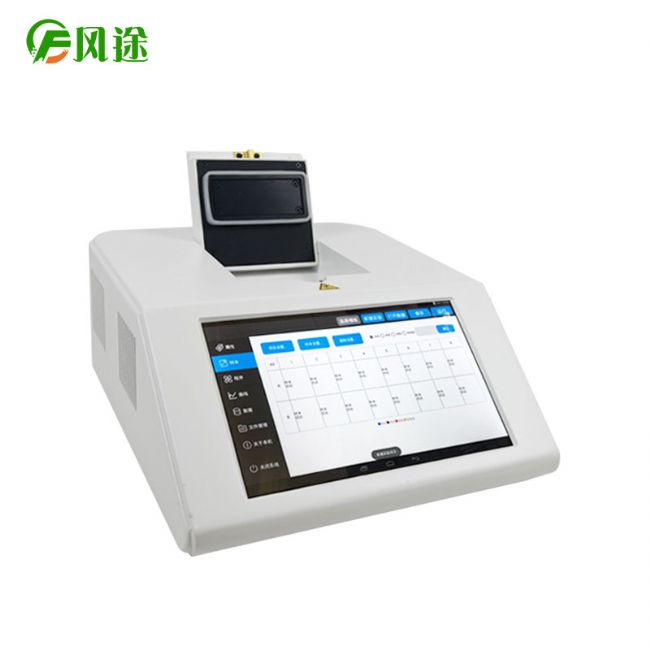

儀器外觀圖示
1.主要特征：
√ 激發光波長范圍：400—700nm；
√ 在一個樣品管里同時檢測 2 個熒光標記 ；
√ 熔解曲線檢測；
√ 樣品濃度高達 0-9 個數量級的線性動態范圍 ；
√ 快速的數據采集；
√ 同時檢測 16 個樣品孔 能夠反復分析數據；
√ 軟件直觀、界面友好，快速設置和數據顯示結果。
2. 溫度控制系統
溫度控制系統是由加熱模塊和溫度控制單元組成。加熱塊是由獨立控制的 TE 模塊組成，
能夠確保模塊升降溫迅速、均勻，使用溫度控制單元確保溫度易于精確控制。
熱循環儀相關參數：
熱循環儀相關參數：
溫度控制范圍為 4°C-99℃
升降溫平均速率≥2°C/秒
溫度精度控制在 ≤ ± 0.2°C
控溫精度： ≤±0.1°C； 均勻性：≤± 0.2°C
頂蓋溫度 104°C
3. 熒光檢測系統
儀器的熒光檢測系統由兩個光學配件組成：激發光系統和檢測系統。激發光系統由 LED
和光學濾光片組成。檢測系統包括一個發射濾光片組、一組鏡頭和光電傳感器組成。
光學系統相關參數：
光源：LED
熒光檢測范圍：400 到 700nm
激發波長：提供 2 個通道數（450-700nm）
發射波長：提供 2 個發射波長（500-700nm）
4. 軟件
儀器通過內嵌計算機來顯示、控制整個基因擴增過程。應用軟件可快速簡便地進行 PCR
程序設置、樣本參數設置、文件存儲、擴增控制、實驗數據采集、處理及管理。
- 開箱與安裝
通常實時熒光定量基因擴增儀由我司技術人員或指定銷售商的技術人員為客戶上門安裝和
調試，亦可采用遠程視頻進行操作指導。
1.裝箱清單
1. qPCR 擴增儀
2.電源適配器
3.說明書（操作手冊）、合格證、三包憑證、保修卡
4.出廠報告
2.硬件安裝
1. 將儀器放置在水平實驗臺上，將儀器連接到主電源。
儀器采用風扇循環冷卻系統，因此安放儀器時應保證儀器后方 15cm、左右 15cm 內無障礙
物阻擋通風循環。
請勿將該儀器安放在過度潮濕、高溫或陽光直射等溫度變化劇烈的區域，這可能會影響儀
器的性能。請勿和其它大功率器件如離心機、空調等共用同一個電源插座以免電源電壓波動影
響儀器系統無法正常運行。
操作要求：
環境溫度：15 至 35°C（溫度達不到時，實驗室需開啟空調）。
濕度：必須保持在 20％至 80％的濕度環境，防止結露。
儀器存放條件：環境溫度：-20°C 至 60°C。 濕度：20％到 80％。
注意：環境濕度較大、晝夜溫差大時，儀器在使用前需預熱，開啟儀器，運行隨機附帶的
預熱程序。
務必使用我司提供的配套電源適配器連接該儀器到安全的主電源上，請勿使用其他電源
適配器以免造成儀器損壞。電源的電壓和插座使用功率應符合儀器的使用要求：
外置電源；外置電源輸入電壓：220±10％V（50 至 60 Hz）；功率：200W；可配置移動充
電電池。
4. 系統初始化
電源適配器連接主電源后，再打開機器后側的電源開關，機器進入初始化程序。
注意：
只有當機器完全通過測試以后，才能進行 qPCR 實驗。 在自檢過程中模塊會加熱，用戶在
自檢過程中必須蓋上頂蓋才能運行。儀器操作簡單。有關詳細的操作步驟，請參閱下面的說明，
在本手冊的其余部分。
- 軟件介紹及快速運行說明
1. 軟件概述
軟件可用于設置實驗、運行實驗、實驗數據收集、分析和管理。標準的 PCR 設置以及擴增過
程中實時圖形查看等功能，可以使用戶在實驗后輕松的重新分析實驗結果。說明書主要以 qPCR 軟
件為基礎介紹了軟件的使用和功能。
2. 軟件結構
軟件執行以下功能：
* 設置程序參數和樣本參數
* 查看結果
* 保存設置
* 保存為模板
* 導出報告
* 退出軟件
* 其他設置
* 儀器維護
3. 軟件的快速運行
本節將提供該軟件的的快速瀏覽以及如何完成 qPCR 實驗，包括設置、采集數據和數據管理。
運行軟件之前
確保最新的運行軟件已正確安裝在儀器的系統操作桌面上。
運行軟件：

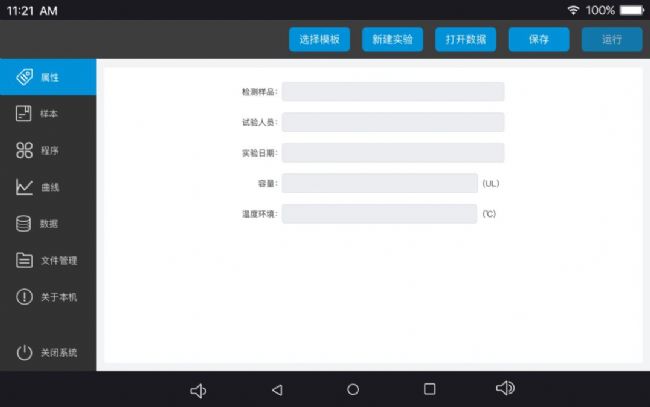

1 開啟儀器后面的開關顯示如下界面。

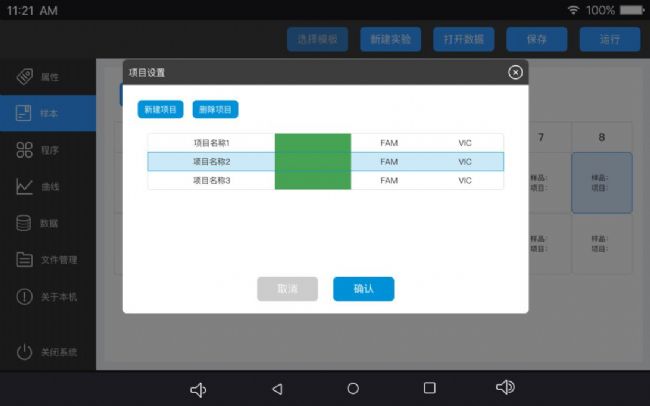

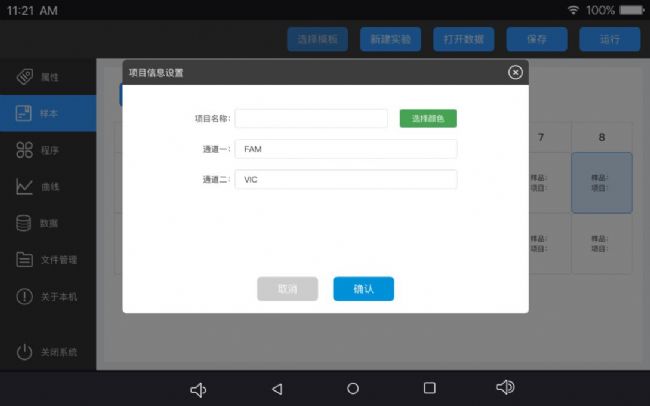

2 新建項目
輸入項目信息和項目對應的顏色、目的基因名，點擊確定后保存當前項目信息。如下圖所示，
輸入項目信息和項目對應的顏色、目的基因名，點擊確定后保存當前項目信息。如下圖所示，在這個界面上用戶也可以刪除存儲的項目。
點擊確定后保存項目。

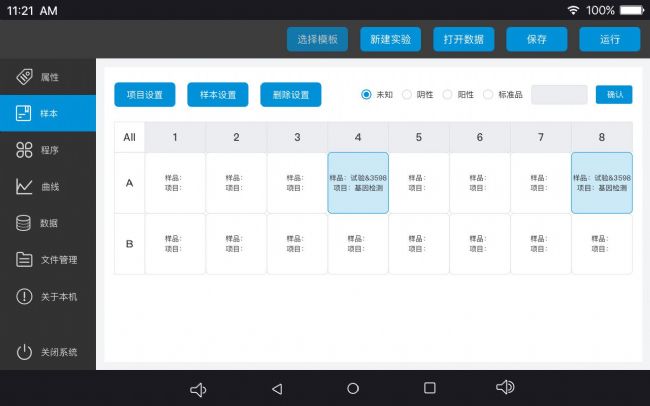

3 設置樣本
選擇好項目后要設置樣本，點擊菜單欄的樣本按鈕出現如下界面：
操作人員可以在這個界面上設置每個孔位對應的樣本信息；
操作人員可以在這個界面上設置每個孔位對應的樣本信息；點擊全選按鈕可以選擇 16 個孔位；
點擊項目設置按鈕可以設置每個孔位對應的項目名信息；
點擊樣本設置按鈕可以設置每個孔位對應的樣本信息；
點擊更新按鈕可以更新每個孔位上的樣本信息和項目信息。

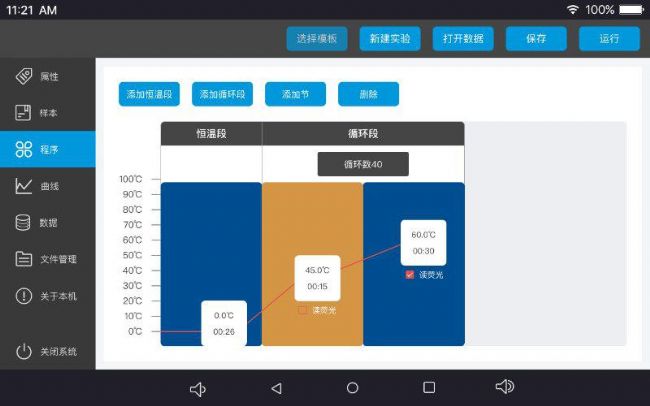

4 設置程序
點擊程序菜單按鈕進入如下界面：
開始設置溫度曲線程序，可以添加恒溫段，添加循環段、添加節或者刪除循環段。
開始設置溫度曲線程序，可以添加恒溫段，添加循環段、添加節或者刪除循環段。點擊新建按鈕會新建一個溫度程序；
點擊打開按鈕會打開已經保存的溫度程序；
點擊保存按鈕會保存當前設置的溫度程序；
點擊運行則直接運行當前溫度程序。

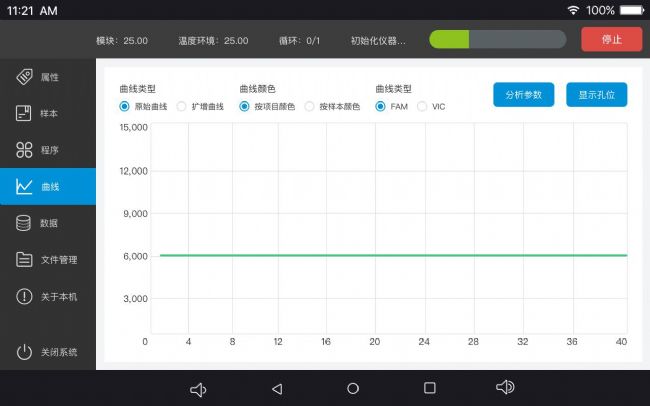

5.數據曲線
點擊曲線菜單按鈕顯示運行中樣本的曲線

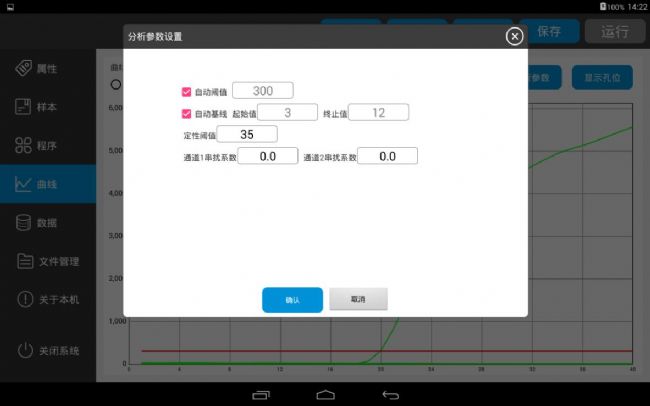

在右邊可選曲線類型、曲線顏色和通道，分析參數按鈕按下后可以設置閾值參數
顯示孔位按鈕按下可單獨查看每個孔位的曲線。

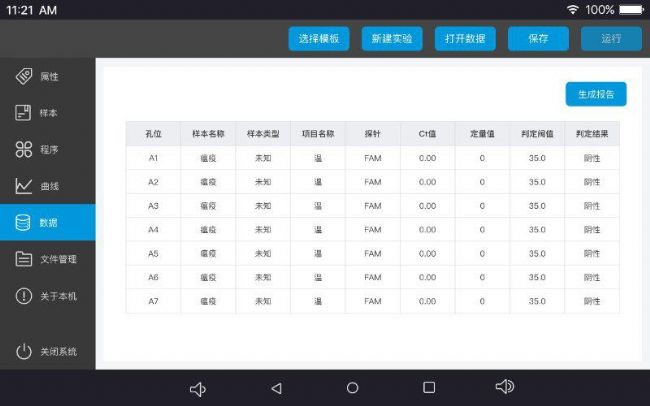

6.數據報告
數據按鈕顯示運行結果及報告，點擊生成報告按鈕后，在桌面上生成報告。
數據按鈕顯示運行結果及報告，點擊生成報告按鈕后在在文件管理的報告目錄中生產報告插上
U 盤然后將報告目錄中的報告復制粘貼到 U 盤目錄中。

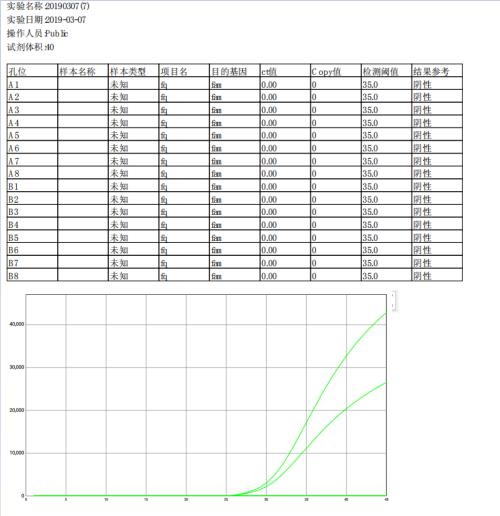

7.報告樣式、模板：
