2.分散相試劑：500μl OD₆₀₀值為0.005（5 x 10⁶ CFU/ml）或0.01（10 x 10⁷ CFU/ml）的大腸桿菌懸浮液ECJW922。（CFU，colony forming unit，菌落形成單位；OD，Optical Density，光密度）

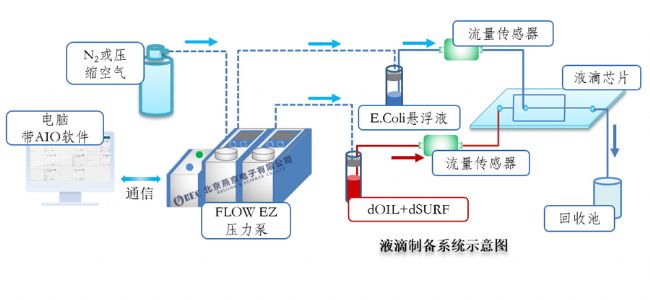

3.液滴制備解決方案：液滴PDMS芯片由研究者自行設計，液滴制備解決方案為Fluigent所提供的液滴制備系統（見下圖），主要部件包含壓力泵FLOW EZ（壓力泵流量控制穩定）、流量傳感器。

實驗過程簡述：壓力泵FLOW EZ將試劑泵至液滴芯片，以生成液滴；PC端AIO軟件監測并控制流量，以達到合適的液滴大小及生成頻率。

液滴監測
為監測液滴的穩定性并觀察大腸桿菌的生長狀況，將液滴轉移至微流控芯片觀察室，于倒置顯微鏡（Axio Observer Z1, Zeiss)上進行觀察，所用物鏡放大倍數為10倍，使用PCO相機在開始培養的2小時，4小時和20小時后進行圖像采集。

培養結果

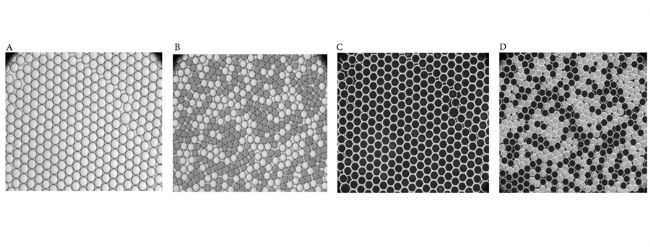

使用OD₆₀₀=0.005大腸桿菌懸浮液，0.5% dSURF表面活性劑，在37℃溫度下的培養結果：

（A）培養4h后的明場液滴圖像；（B）培養20h后的明場液滴圖像
（C）培養4h后的暗視液滴圖像；（D）培養20h后的暗視液滴圖像

觀察上圖，可明顯觀察到穩定的單分散液滴，含大腸桿菌的液滴數量占比為46±0.8 %，理論計算值為54%（液滴尺寸為67.3μm，160pL）。它們之間的差異可以解釋為實驗過程中出現的一些小誤差，如吸取試劑不精確。

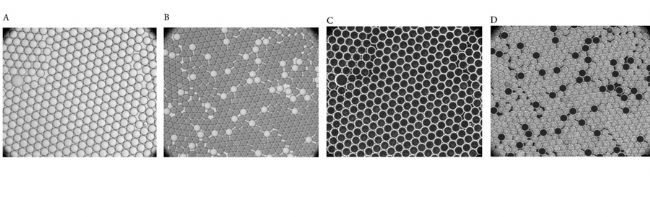

使用OD₆₀₀=0.01大腸桿菌懸浮液，0.5% dSURF表面活性劑，在37℃溫度下的培養結果：

（A）培養4h后的明場液滴圖像；（B）培養20h后的明場液滴圖像
（C）培養4h后的暗視液滴圖像；（D）培養20h后的暗視液滴圖像

于上圖可明顯觀察到穩定的單分散液滴，含大腸桿菌的液滴數量占比為89±1 %，理論計算值為86%（液滴尺寸為72.4μm，200pL）。

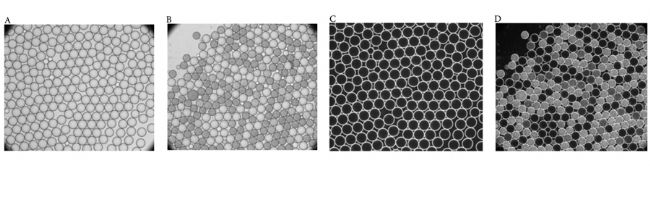

使用OD₆₀₀=0.005大腸桿菌懸浮液，3% dSURF表面活性劑，在28℃溫度下的培養結果：

（A）培養4h后的明場液滴圖像；（B）培養20h后的明場液滴圖像
（C）培養4h后的暗視液滴圖像；（D）培養20h后的暗視液滴圖像

由上圖可明顯觀察到穩定的單分散液滴，含大腸桿菌的液滴數量占比為63±1.1 %，理論計算值為63%（液滴尺寸為72.4μm，200pL）。

結論
根據上述觀察到的大腸桿菌培養結果，表明dSURF表面活性劑在濃度為0.5%至3%的情況下具有良好的生物相容性，對于常規應用，使用0.5%濃度的dSURF即可，成本較3%濃度dSURF更低。在大腸桿菌培養20小時后，液滴表現出的良好的穩定性，表明dSURF表面活性劑可用于長時間液滴實驗。

參考文獻：
[1]. C. H. J. Schmitz, A. C. Rowat, S. Koester and D. A. Weitz, Dropspots: a picoliter array in a microfluidic device, Lab Chip, 2009, 9, 44–49.
[2]. Lee JN, Park C, Whitesides GM. Solvent compatibility of poly(dimethylsiloxane)-based microfluidic devices. Anal Chem 2003, 75:6544-54.
