微流控系統里的響應性
響應性（Responsiveness）通常指功能單元或系統在給定時間內完成指定任務的特定能力。微流控系統里的響應性可定義為：系統流體管路中的壓力或流量達到需求值所花的時間，可通過以下三個“時間”來描述微流控系統的響應性：
1.響應時間（Response time）
2.上升時間（Rising time）
3.穩定時間（Settling time）

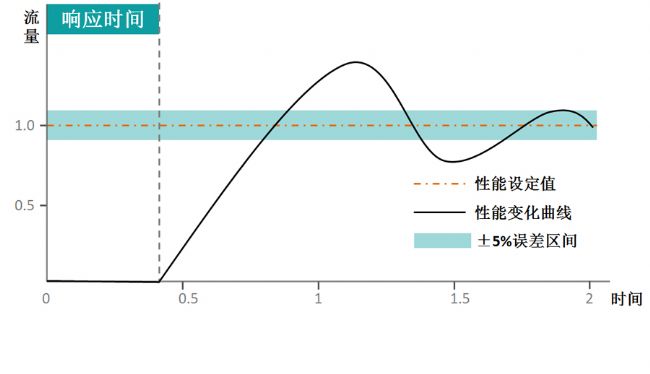

響應時間（Response time）
微流控系統中，響應時間是指從發送指令開始，至流體開始發生“動作”所持續的時間。系統響應時間越短越好，在如泵、閥等硬件組件中，其電氣或機械響應時間應足夠的短，以盡可能的降低系統響應時間。

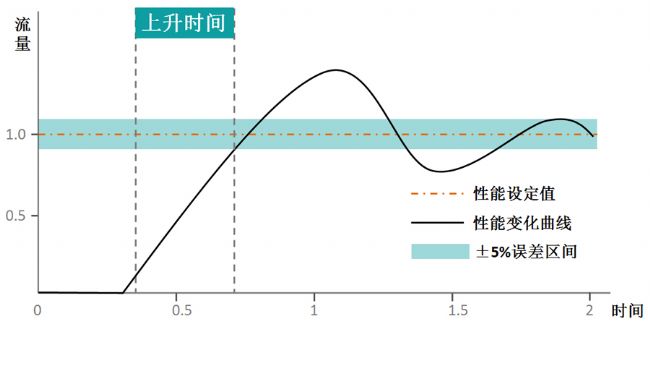

上升時間（Rising time）
在微流控中，上升時間是指系統將流量從設定值的10％調至90％（有時為95％）所需的時間，它反映了系統調節其流量的快慢程度。有的系統可能具有很出色的響應時間和上升時間，但直到壓力或流量穩定之間，其波動較大，如：高流阻的注射泵，控制算法不完善的壓力泵。

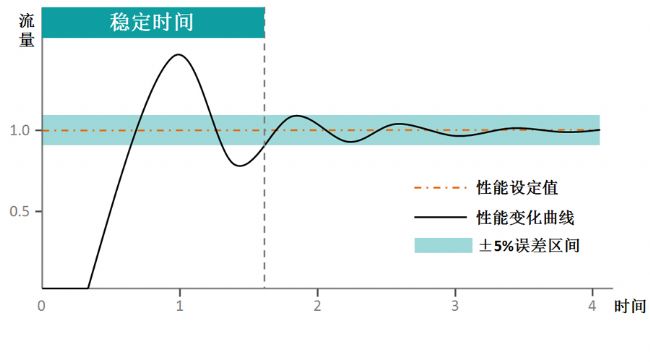

穩定時間（Settling time）
在微流控系統中，穩定時間通常定義為：系統管路流量達到需求值并保持在±5%的誤差范圍內所需的時間，它反映了系統將流量穩定在設定值附近的快慢程度，穩定時間包括響應時間、上升時間和將值穩定在誤差范圍內的時間三個部分。
1.響應時間（Response time）
2.上升時間（Rising time）
3.穩定時間（Settling time）
響應時間（Response time）
微流控系統中，響應時間是指從發送指令開始，至流體開始發生“動作”所持續的時間。系統響應時間越短越好，在如泵、閥等硬件組件中，其電氣或機械響應時間應足夠的短，以盡可能的降低系統響應時間。
上升時間（Rising time）在微流控中，上升時間是指系統將流量從設定值的10％調至90％（有時為95％）所需的時間，它反映了系統調節其流量的快慢程度。有的系統可能具有很出色的響應時間和上升時間，但直到壓力或流量穩定之間，其波動較大，如：高流阻的注射泵，控制算法不完善的壓力泵。
穩定時間（Settling time）在微流控系統中，穩定時間通常定義為：系統管路流量達到需求值并保持在±5%的誤差范圍內所需的時間，它反映了系統將流量穩定在設定值附近的快慢程度，穩定時間包括響應時間、上升時間和將值穩定在誤差范圍內的時間三個部分。

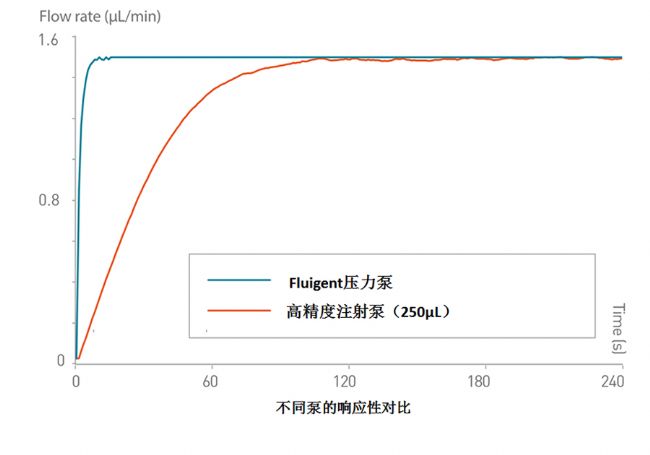

響應性越好的微流控系統，越能保證實驗精度，節省時間和試劑。微流體泵類產品中，F(xiàn)luigent壓力泵與其他技術的泵相比，具有更加良好的響應性，特別適合與如液滴之類的對流量有高精度要求的應用。下圖展示了一種高精度注射泵和Fluigent壓力泵的響應性對比。
如何改善微流控系統中的響應性
在不更換硬件設備的前提下，微流控系統的響應性主要受響應時間的影響，而響應時間會受流阻與管路收縮（管路收縮將增大流阻，尤其在使用帶有彈性的PDMS芯片時）的影響而導致響應延遲。可以這樣理解：系統在響應之前，需要將“能量”積累至一定值，如果流阻越大，所需積累“能量”的時間就越長，響應時間也就越長。
因此，要改善系統響應性，最好的策略就是使用非常短且剛性毛細管；在使用壓力泵時，使用體積較小的儲液池，可減少被壓縮空氣的體積，也能在一定程度上提高系統的響應性。
在不更換硬件設備的前提下，微流控系統的響應性主要受響應時間的影響，而響應時間會受流阻與管路收縮（管路收縮將增大流阻，尤其在使用帶有彈性的PDMS芯片時）的影響而導致響應延遲。可以這樣理解：系統在響應之前，需要將“能量”積累至一定值，如果流阻越大，所需積累“能量”的時間就越長，響應時間也就越長。
因此，要改善系統響應性，最好的策略就是使用非常短且剛性毛細管；在使用壓力泵時，使用體積較小的儲液池，可減少被壓縮空氣的體積，也能在一定程度上提高系統的響應性。
