如何選擇實驗室真空過濾裝置

瀏覽次數：2133　發布日期：2019-12-27　來源：本站　僅供參考，謝絕轉載，否則責任自負

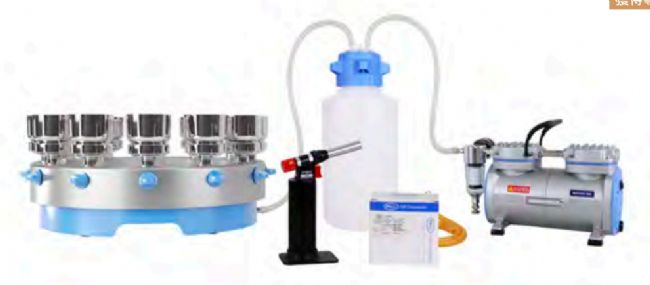

實驗室中常見的真空抽濾裝置如下圖：

該抽濾裝置，包含一臺真空泵、一個過濾漏斗、一個抽濾瓶、軟管及使用的濾膜。

獨特的實驗室真空過濾裝置采用一體式結構設計，將過濾瓶、抽濾漏斗、真空泵以及其他實驗室過濾所需要的各類附屬件集中在一個機臺之內，方便整體的移動，同時節省了實驗室臺面的空間。整機采用全不銹鋼材質打造，堅固耐用，抽濾時有濾液滴落也更加方便擦拭清潔。

　　實驗室真空過濾裝置過濾原理：

　　真空泵起動后約10秒內，可將真空負壓罐內，抽成一個不小于91.2KPa(68.4毫米汞柱)的負壓腔，然后接通電磁閥3或5在壓力差的作用下，使濾盤內的液體很快透過過濾紙，達到脫水的目的。可用于化學分析，儀器分析，衛生檢驗，生物制品和石油，環保監測等方面液體過濾，以監測和除去液體中的微粒和細菌。

　　實驗室真空過濾裝置結構特點：

　　本機結構簡單，緊湊，真空系統工作可靠，具有較高的真空度，為防止真空負壓罐內的液體進入真空泵，在器內設置了上下接點，當液體達到預定高度是真空泵自動停車，同時打開放氣電磁閥，待液體排完后自行起動。

　　實驗室真空過濾裝置使用：

　　1、外接電源接通后打開機器左下角總電源開關，控制面板的電源指示燈亮。

　　2、開起濾盤上環，在多孔的篩板上鋪上濾布或?yàn)V紙，然后放下上環，用壓緊勾使之與盤座壓緊。

　　3、起動真空泵，約十余秒內真空表指針達到91.1KPa。

　　4、將礦漿傾入相應的濾盤內，起動工作濾盤的電磁閥過濾機即開始工作，正在進行過濾過程中不得起動非工作的過濾盤免得充氣而破壞正常過濾。

　　5、當真空負壓罐內濾液面達到上接點時真空泵自動停止，放氣電磁閥同時打開濾液開始排放，待液面降至下接點時，復而自動起動，過濾機繼續工作，這樣周而復始，直到過濾終點。

　　6、待濾盤內礦漿經抽濾后呈餅狀時停泵然后停止工作濾盤電磁閥，此時將未工作的濾盤電磁閥打開一次將真空負壓罐內的液體及時排出。

　　7、開起濾盤上環，取出濾餅并將上盤環擦拭干凈以備下次再用。

　　8、工作過程中及工作完畢必須檢查分水濾氣器內，是否有存水，如有存水應及時放出。

　　9、為防止異物進入電磁閥，工作結束后，將兩濾盤上蓋蓋好。

　　10、試驗完畢后將總電源關閉。

ROCKER是世界上實驗室過濾設備的主要供應者之一，ROCKER 所制造的真空幫浦、過濾漏斗、多孔過濾座和各類型的過濾器具等產品具有高品質及平實的成本，能提供提供您最全面的真空過濾系統。
主要有以下類別：
1：溶劑過濾器/過濾瓶組；
2：?jiǎn)温?lián)過濾裝置
3：多聯過濾裝置
4：過濾配件
詳細如下：
《依過濾瓶組材質區分》

PES 過濾瓶組 : LF 30  | MF 30  |  MF 31
SS 316 不銹鋼過濾瓶組 : SF 10 (LF 32)  |  SF 30 (LF 33)  | SF 11 (VF 2)  | SF 52 (VF 11)
玻璃過濾瓶組 :  VF 3  | VF 5  | VF 6  | VF 7  | VF 8  |  VF 12
大容量玻璃過濾瓶組 :  VF 15  |  VF 16

《依濾膜尺寸區分》

25 mm 濾膜 :  VF 5  |  VF 8
47 mm 濾膜 : LF 30  | MF 30 | MF 31
SF 10  |  SF 11  | SF 30  |  SF 52
　　　　　　 VF 3  | VF 5  | VF 6  | VF 7  | VF 8 | VF 12
90 mm 濾膜 : VF 15  | VF 16
《依過濾功能區分》

HPLC 樣品溶劑前處理 : VF 3  | VF 12  |  VF 15  | VF 16
有機溶劑過濾 : VF 3  | VF 5  | VF 6  | VF 12  | VF 15  | VF 16
微生物檢測過濾 : SF 10 (LF 32)  | SF 30 (LF 33)  | SF 11 (VF 2)  |  SF 52 (VF 11)
水中懸浮固形物檢測過濾 :  LF 30  | MF 31
微量樣品過濾 : VF 5  | VF 8
大量樣品過濾 : SF 52 (VF 11)  | VF 15  | VF 16
一般過濾 : LF 30  | MF 31  | VF 6  | VF 7

各式過濾瓶組 :


VF 5	VF 8
25 mm / 2.2 cm²	25 mm / 2.2 cm²
15ml/125ml	15ml/125ml

VF 6	VF 7	VF 3
47 mm / 9.6 cm²	47 mm / 9.6 cm²	47 mm / 9.6 cm²
300ml/1000ml	300ml/1000ml	300ml/1000ml

VF 12	VF 15	VF 16
47 mm / 9.6 cm²	90 mm / 40.6 cm²	90 mm / 40.6 cm²
300ml/1000ml	1000ml/5000ml	1000ml/5000ml

SF 11 (VF 2)	SF 52 (VF 11)
47 mm / 11.6 cm²	47 mm / 11.6 cm²
100ml/1000ml	500ml/2000ml

SF 10 (LF 32)	SF 30 (LF 33)
47 mm / 9.6 cm²	47 mm / 9.6 cm²
100ml/1200ml	300ml/1200ml

MF 31	MF 30	LF 30
47 mm / 13.1 cm²	47 mm / 13.1 cm²	47 mm / 12.5 cm²
300ml/1000ml	300ml/1200ml	300ml/1200ml

實驗室真空過濾系統 :

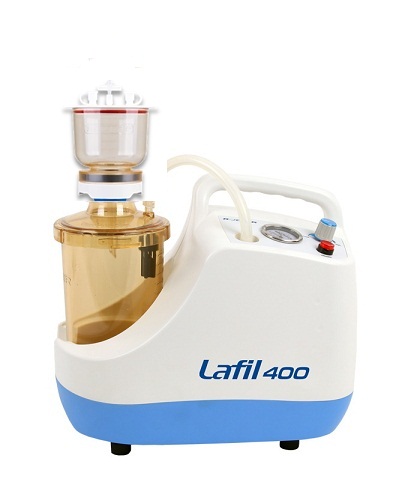

Lafil 300 - LF 30 * Lafil 300 真空過濾主機 * LF 30 47mm PES 過濾瓶組	Lafil 400 - LF 30 * Lafil 400 真空過濾主機 * LF 30 47mm PES 過濾瓶組

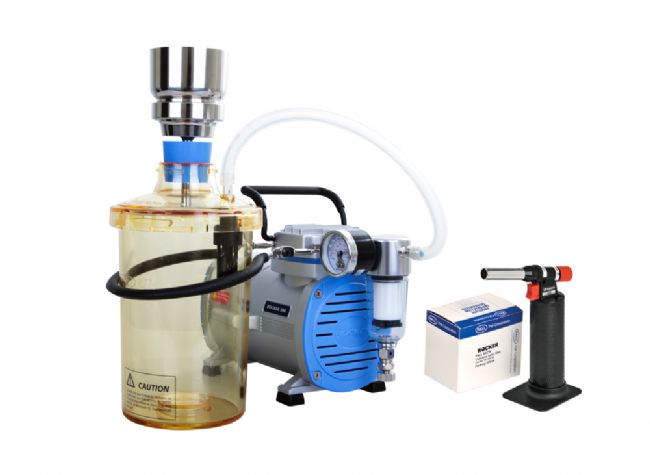

Lafil 300 - SF 10 (LF 32) * Lafil 300 真空過濾主機 * SF 10 (LF 32) 47mm 不銹鋼過濾瓶組 * Dragon 100 電子點火式本生燈 * Pall GN-6 MCE 濾膜 (0.45μm)	Lafil 400 - SF 10 (LF 32) * Lafil 400 真空過濾主機 * SF 10 (LF 32) 47mm 不銹鋼過濾瓶組 * Dragon 100 電子點火式本生燈 * Pall GN-6 MCE 濾膜 (0.45μm)

Rocker 300 - LF 30 * Rocker 300 無油式真空幫浦 * LF 30 47mm PES 過濾瓶組 * 高壓硅膠管 (1m)	Rocker 300 - LF 30 - SS * Rocker 300 無油式真空幫浦 * LF 30 47mm PES 過濾瓶組 * Pall A/E 玻璃纖維濾紙 (1µm) * 高壓硅膠管 (1m)

Rocker 300 - MF 31 * Rocker 300 無油式真空幫浦 * MF 31 47mm PES 過濾瓶組 * 高壓硅膠管 (1m)	Rocker 300 - SF 10 (LF 32) * Rocker 300 無油式真空幫浦 * SF 10 (LF 32) 47mm 不銹鋼過濾瓶組 * Dragon 100 電子點火式本生燈 * Pall GN-6 MCE 濾膜 (0.45μm) * 高壓硅膠管 (1m)

Rocker 300 - LF 31 * Rocker 300 無油式真空幫浦 * LF 31 47mm PES 過濾瓶組 * 高壓硅膠管 (1m)

實驗室溶劑純化裝置 :

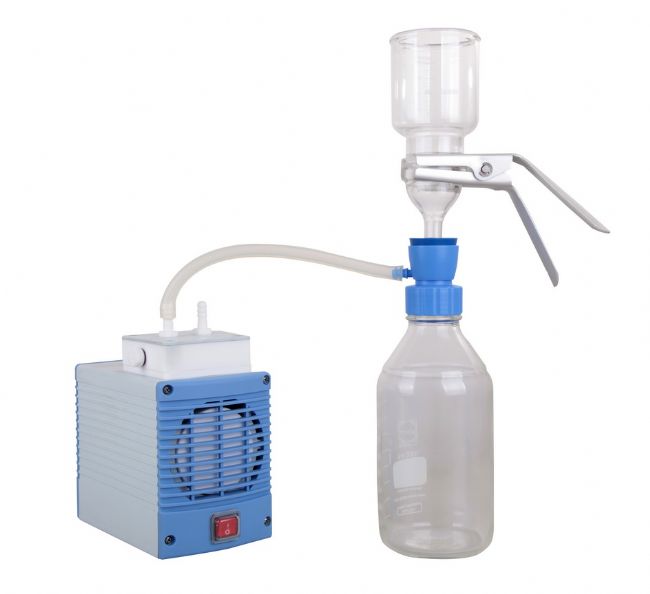

Rocker 300C - VF 12 * Rocker 300C PTFE 鍍膜耐腐蝕真空幫浦 * VF12 玻璃過濾瓶組 * 高壓矽膠管(1m)	Chemker 300- VF 12 * Chemker 300 耐腐蝕真空幫浦 * VF12 玻璃過濾瓶組 * 高壓矽膠管(1m)

Lafil 300C - VF12 * Lafil 300C PTFE鍍膜耐腐蝕真空幫浦 * VF12 玻璃過濾瓶組

多聯過濾座 :


MultiVac 300-MS * 3 孔不銹鋼多孔過濾座 * 8號硅膠塞 3pcs * 適用一般漏斗 * 適用LF、MF磁式漏斗	MultiVac 600-MS * 6 孔不銹鋼多孔過濾座 * 8號硅膠塞 6pcs * 適用一般漏斗 * 適用LF、MF磁式漏斗

MultiVac 300-MB * 3 孔旋卡式不銹鋼過濾座 * 旋卡式漏斗杯座(不含濾杯)	MultiVac 600-MB * 6 孔旋卡式不銹鋼過濾座 * 旋卡式漏斗杯座(不含濾杯)

MultiVac 301-MB * 3 孔旋卡式不銹鋼過濾座 * 100ml 旋卡式漏斗杯 3pcs	MultiVac 601-MB * 6 孔旋卡式不銹鋼過濾座 * 100ml 旋卡式漏斗杯 6pcs

MultiVac 310-MS * 3 孔鋁制多孔過濾座 * 8號硅膠塞 3pcs * 適用一般漏斗 * 適用LF、MF磁式漏斗	MultiVac 610-MS * 6 孔鋁制多孔過濾座 * 8號硅膠塞 6pcs * 適用一般漏斗 * 適用LF、MF磁式漏斗

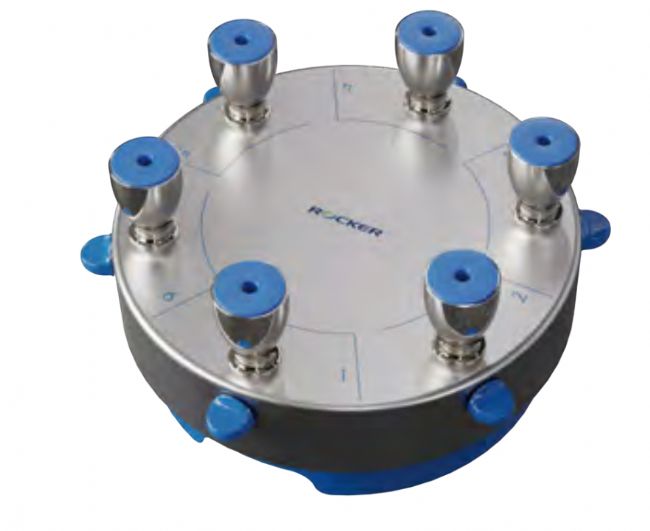

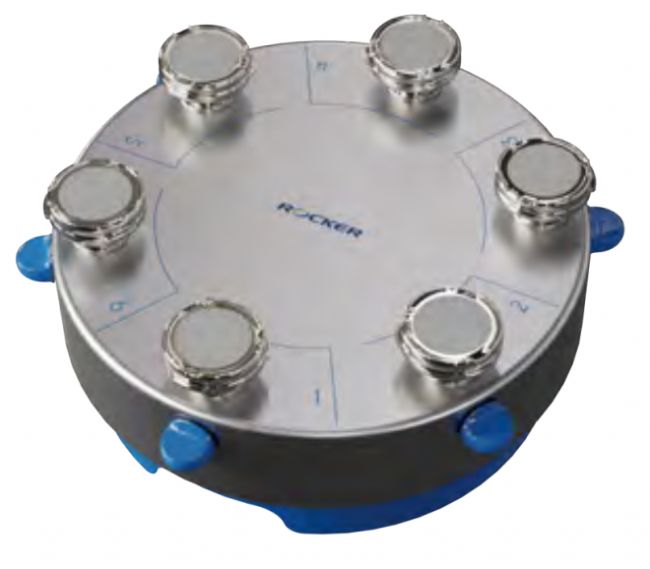

SolarVac600-MS * 6 孔旋轉不銹鋼過濾座 * 可搭配LF3 LF5 或MF3 MF5過濾漏斗，適合47mm直徑濾膜	SolarVac600-MB * 6 孔旋轉不銹鋼過濾座 * 可搭配100ml、300ml、500ml SF系列不銹鋼濾杯，適合47mm直徑濾膜

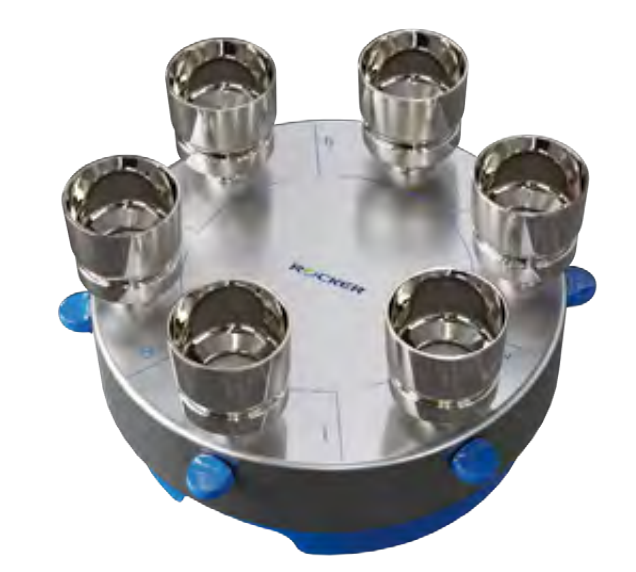

SolarVac601-MB * 6 孔旋轉不銹鋼過濾座 * 標配配100ml不銹鋼濾杯x6，可選配300ml、500ml 不銹鋼濾杯，適合47mm直徑濾膜	SolarVac1201-MB * 12 孔旋轉不銹鋼過濾座 * 標配配100ml不銹鋼濾杯x12.

多聯真空過濾系統 :


MultiVac 301-MB-A * Alligator 200 隔膜式抽水真空泵 * MultiVac 300-MB, 3孔不銹鋼過濾座 * SF, 100 ml 不銹鋼過濾杯(3 pcs) * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管(2 pcs)	MultiVac 601-MB-A * Alligator 200 隔膜式抽水真空泵 * MultiVac 600-MB, 6孔不銹鋼過濾座 * SF, 100 ml 不銹鋼過濾杯(6 pcs) * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管(2 pcs)

MultiVac 310-MS-A * Alligator 200 隔膜式抽水真空泵 * MultiVac 300-MS, 3孔鋁制過濾座 * MF 3, 300ml 磁式過濾漏斗 (3 pcs) * 高壓矽膠管 (2 pcs)	MultiVac 610-MS-A * Alligator 200 隔膜式抽水真空泵 * MultiVac 600-MS, 6孔鋁制過濾座 * MF 3, 300ml 磁式過濾漏斗 (6 pcs) * 高壓矽膠管 (2 pcs)

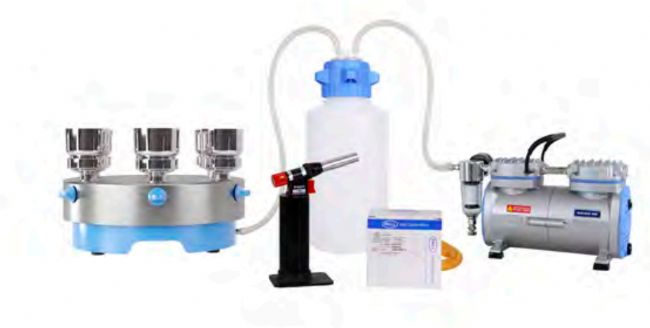

MultiVac 301-MB-T * Rocker 400 無油式真空幫浦 * MultiVac 300-MB * 3孔不銹鋼過濾座 * 100ml 不銹鋼過濾杯3個 * 4000ml PP 廢液瓶 * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管	MultiVac 601-MB-T * Rocker 400 無油式真空幫浦 * MultiVac 600-MB * 6孔不銹鋼過濾座 * 100ml 不銹鋼過濾杯3個 * 4000ml PP 廢液瓶 * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管

MultiVac 310-MS-T * Rocker 400 無油式真空幫浦 * MF 3, 300ml 磁式過濾漏斗 * MultiVac 300-MS * 3孔鋁制過濾座, * 4000ml PP 廢液瓶 * 高壓矽膠管 (1m x 2 pcs)	MultiVac 610-MS-T * Rocker 400 無油式真空幫浦 * MF 3, 300ml 磁式過濾漏斗 * MultiVac 600-MS * 6孔鋁制過濾座, * 4000ml PP 廢液瓶 * 高壓矽膠管 (1m x 2 pcs)

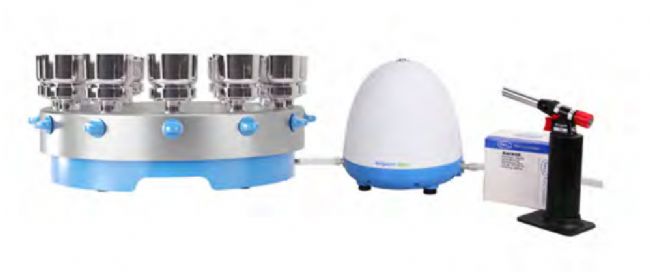

SolarVac601-MB-A * Alligator 200 隔膜式抽水真空泵 * SolarVac601-MB 6孔旋轉不銹鋼過濾座 * 100ml 不銹鋼過濾杯x6 * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管	SolarVac1201-MB-A * Alligator 200 隔膜式抽水真空泵 * SolarVac1201-MB 6孔旋轉不銹鋼過濾座 * 100ml 不銹鋼過濾杯x12 * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管

SolarVac601-MB-T * Rocker 400 無油式真空幫浦 * 100ml 不銹鋼濾杯x6 * SolarVac601-MB 6孔旋轉不銹鋼過濾座 * 4000ml PP 廢液瓶 * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管 (1m x 2 pcs)	SolarVac1201-MB-T * Rocker 400 無油式真空幫浦 * 100ml 不銹鋼濾杯x6 * SolarVac1201-MB 6孔旋轉不銹鋼過濾座 * 4000ml PP 廢液瓶 * Dragon 100 電子點火本生燈 * Pall GN-6 MCE 濾膜 * 高壓矽膠管 (1m x 2 pcs)

直接排水式真空過濾系統 :

WaterVac 100-MS 系列

WaterVac 100-MB 系列

WaterVac 100 拋棄式漏斗系列


WaterVac 200-MB 直接排水式過濾系統 * 旋卡式	WaterVac 201-MB 直接排水式過濾系統 * 旋卡式，含2個SF, 100 ml不銹鋼過濾杯

WaterVac 200-MS 直接排水式過濾系統 * 硅膠塞式

實驗室過濾裝置 : 各式過濾漏斗


不銹鋼漏斗 * 100ml/300ml/500ml 容積	SS 316 不銹鋼漏斗杯 * 100ml/300ml/500ml 容積

LF 3/3a PES 過濾漏斗 * 300ml-硅膠塞式 * 300ml-血清瓶轉接座式	LF 5/5a PES 過濾漏斗 * 500ml-硅膠塞式 * 500ml-血清瓶轉接座式

MF 3/3a 磁式過濾漏斗 * 300ml-硅膠塞式 * 300ml-硅膠塞式(短版)	MF 5/5a 磁式過濾漏斗 * 500ml-硅膠塞式 * 500ml-硅膠塞式(短版)

實驗室過濾裝置 : 廢液瓶


PES 廢液瓶 * 1200ml	PC 廢液瓶 * 1200ml

PP 廢液瓶 * 4000ml * 4000ml, 含排水裝置	玻璃接收瓶 * 1000ml, 含排水裝置

實驗室過濾裝置 : 配件


多層過濾轉接器 * 本體材質：硼矽玻璃 * 濾膜墊片材質：不銹鋼濾網 * 濾膜直徑：47 mm * 適用漏斗：300 ml 玻璃過濾漏斗 (選配)	連續過濾套件組 * 本體材質：PTFE * 抽液接頭：PTFE * 適用漏斗：300 ml 玻璃過濾漏斗 (選配) * 適用軟管內徑：ID6

PP 漏斗蓋 * 300ml 過濾漏斗專用 * 500ml 過濾漏斗專用	針式 \| 碟型濾片 * 針頭式過濾器 25mm, 0.2 μm * 小型碟型濾片 35mm, 0.2 μm * 大型碟型濾片 50mm, 0.2 μm

濾紙、濾膜 * Pall 玻璃纖維濾紙 47 mm,1 μm * Pall 微生物專用濾紙 47 mm, 0.45 μm	接收瓶固定吸盤 * 1000ml 接收瓶固定吸盤專用
